Вступление

Когда я задумалась о поворотном столе для предметной съемки, то первым делом посмотрела, что предлагают на маркетплейсах. И знаете что? Все они какие-то… скучные. Одинаковые черные, серые или белые платформы без какой-либо индивидуальности. Мне же хотелось, чтобы устройство не просто выполняло функцию, но и радовало глаз. Поэтому я решила сделать свой — с красивым модульным корпусом, который можно будет кастомизировать под настроение или задачу (кстати, корпус — это тема отдельного поста).

Второй момент — управление. Готовые модели обычно оснащены кнопками на корпусе и/или пультом с кнопками, что не всегда удобно. Мне хотелось управлять столиком дистанционно, без привязки к конкретному месту и без лишних «телодвижений». Решение на ESP32 с веб-интерфейсом дает именно это: открыл браузер с телефона или ноутбука — и крути столик как душе угодно.

Ну и, наконец, третий аргумент — это сам процесс. Согласитесь, изучать электронику по учебникам скучно. А вот когда перед тобой стоит реальная задача — собрать работающее устройство от схемы до корпуса — учиться становится по-настоящему увлекательно. Каждый шаг, каждая ошибка и её исправление дают гораздо больше, чем параграф в книге. Этот проект для меня — не просто «ещё одна самоделка», а способ прокачать навыки на практике.

Демонстрация работы — YouTube, ВК Видео.

Комплектующие

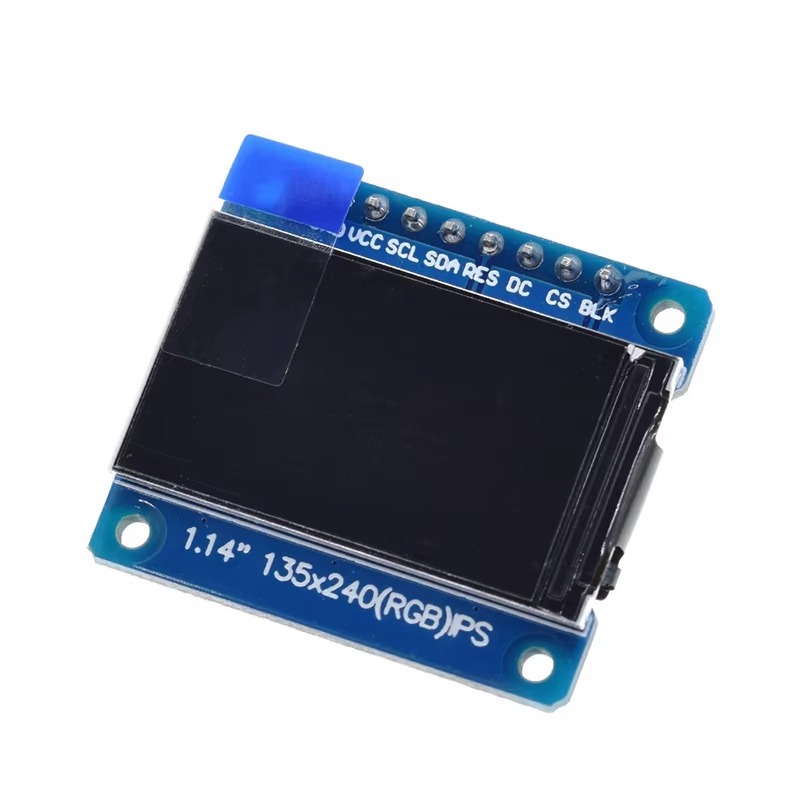

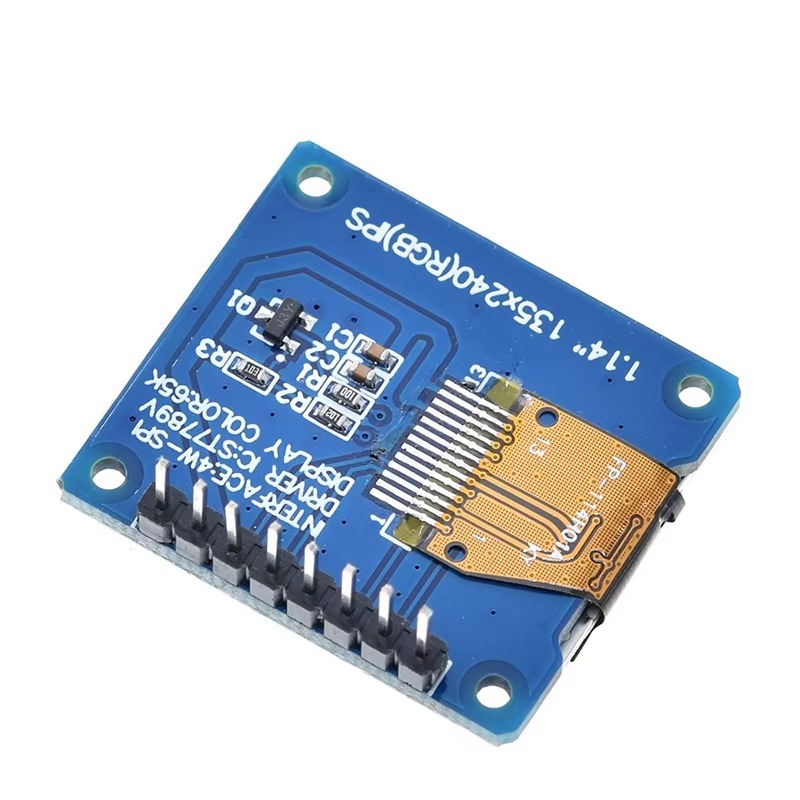

Итак, начнем с закупки. Чтобы собрать нужное устройство, не потребуется дорогостоящего оборудования или редких деталей — все комплектующие можно купить в любом удобном для вас месте. Я же заказывала всё на AliExpress. Вот что понадобится:

Примечание:

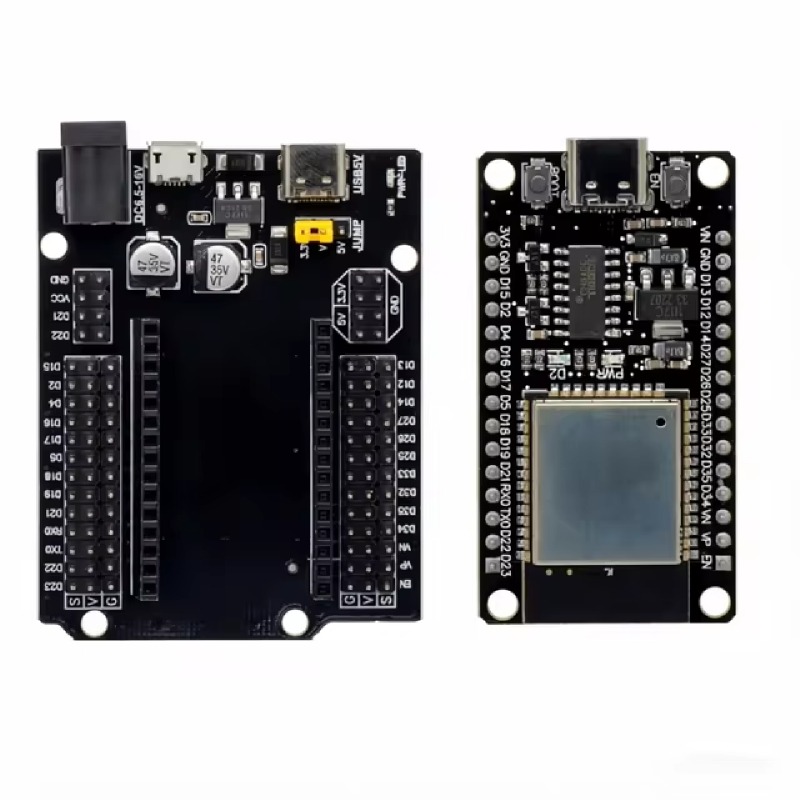

1. При необходимости можно дополнительно взять плату разработки ESP32 с USB Type-C на CH340C (около 150 р) либо сразу взять ESP32-DevKitC-32 (около 400 р).

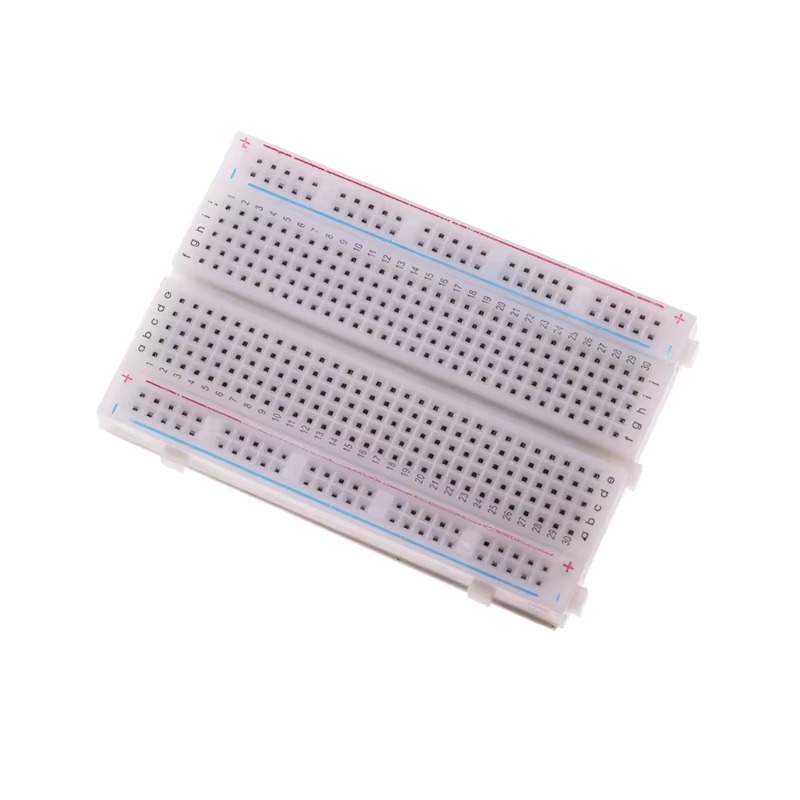

2. Для удобства использовалась макетная плата MB102 на 400 точек без питания (около 150 р).
3. Все цены указаны на момент покупки и они могут отличаться от текущих

Развернуть

Поворотный стол с Wi-Fi. Часть 1 — Электроника

Вступление

Когда я задумалась о поворотном столе для предметной съемки, то первым делом посмотрела, что предлагают на маркетплейсах. И знаете что? Все они какие-то… скучные. Одинаковые черные, серые или белые платформы без какой-либо индивидуальности. Мне же хотелось, чтобы устройство не просто выполняло функцию, но и радовало глаз. Поэтому я решила сделать свой — с красивым модульным корпусом, который можно будет кастомизировать под настроение или задачу (кстати, корпус — это тема отдельного поста).

Второй момент — управление. Готовые модели обычно оснащены кнопками на корпусе и/или пультом с кнопками, что не всегда удобно. Мне хотелось управлять столиком дистанционно, без привязки к конкретному месту и без лишних «телодвижений». Решение на ESP32 с веб-интерфейсом дает именно это: открыл браузер с телефона или ноутбука — и крути столик как душе угодно.

Ну и, наконец, третий аргумент — это сам процесс. Согласитесь, изучать электронику по учебникам скучно. А вот когда перед тобой стоит реальная задача — собрать работающее устройство от схемы до корпуса — учиться становится по-настоящему увлекательно. Каждый шаг, каждая ошибка и её исправление дают гораздо больше, чем параграф в книге. Этот проект для меня — не просто «ещё одна самоделка», а способ прокачать навыки на практике.

Демонстрация работы — YouTube, ВК Видео.

Комплектующие

Итак, начнем с закупки. Чтобы собрать нужное устройство, не потребуется дорогостоящего оборудования или редких деталей — все комплектующие можно купить в любом удобном для вас месте. Я же заказывала всё на AliExpress. Вот что понадобится:

Примечание:

1. При необходимости можно дополнительно взять плату разработки ESP32 с USB Type-C на CH340C (около 150 р) либо сразу взять ESP32-DevKitC-32 (около 400 р).
2. Для удобства использовалась макетная плата MB102 на 400 точек без питания (около 150 р).
3. Все цены указаны на момент покупки и они могут отличаться от текущих

Развернуть

Привет, друзья! Работа над проектом «Перемотчик филамента» кипит. Сейчас идет отработка ключевых узлов по отдельности, прежде чем собирать всё в единую конструкцию.

Сегодня хочу поделиться с вами первой версией узла (можно даже сказать — отдельного, вполне себе самостоятельного устройства), который должен помочь решить одну из главных задач: точный подсчет длины намотанного филамента.

Спойлер: оно работает. Но обо всём по порядку — сначала видео (YouTube, Telegram, VK Видео и внизу поста).

Что я тестирую:

Мой текущий эксперимент — проверить саму идею: «А смогу ли я вообще точно измерить длину филамента в самодельном устройстве?». Основная проблема заключается в самой толщине филамента и в возможности принтера со стандартным соплом 0,4 мм распечатать части механизма нужной точности.

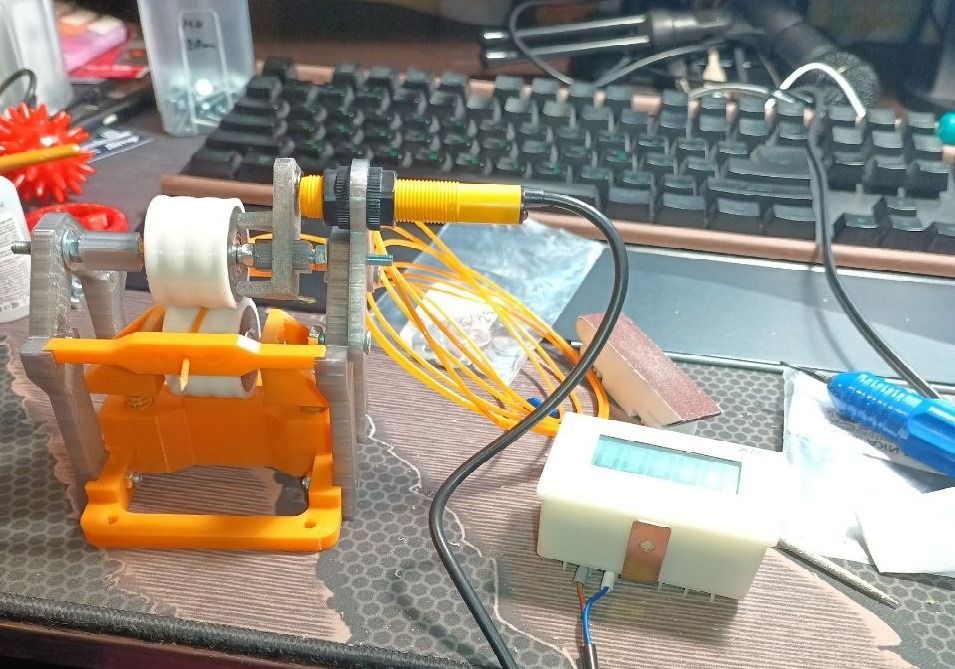

На прикрепленных фотографиях вы можете видеть мой тестовый стенд и то, что мне понадобилось из покупных деталей. Также добавила видео, на котором видно, как работает устройство.

💡 Концепт (идея и принцип работы):

В основе узла — два вала, между которыми проходит филамент. Когда нить тянут (например, при намотке), она заставляет валы вращаться за счет силы трения.

На одном из валов закреплен магнит. При каждом обороте он проходит мимо датчика, а счетчик фиксирует этот импульс и выводит количество оборотов на дисплей.

Ключевая фишка — простая математика: я специально подобрала диаметр вала так, чтобы длина его окружности составляла ровно 10 см. То есть один оборот = 10 см филамента. Соответственно, 15 оборотов на счетчике — это уже 1,5 метра намотанной нити.

Прежде чем начинать работу над проектом, нужно определиться с недостатками старого устройства и желаемыми функциями для нового.

Это не финальный результат, а скорее «список хотелок» — по ходу работы он наверняка будет меняться. Но с чего-то же надо начинать! 🐾

Основные проблемы и замечания к старому устройству.

1. Общее впечатление — привязка к одному типу катушек, неаккуратная намотка, нет системы контроля натяжения нити.
2. Рама раскачивается при перемотке. Из-за этого: тяжело крутить рукой (боковые шестерни заедают), подшипники выпадают из посадочных мест, ось катушки заклинивает или соскакивает.
3. Вал под кареткой состоит из двух частей и со временем гнётся.
4. Каретка с бегунком не зафиксирована жёстко — часто выскакивает из держателя вместе с шестернёй.
5. Не хватает подшипников в некоторых местах. При быстром вращении повышается трение: пластик истирается, а иногда может начать плавиться.
6. Нет автоматизации.

Желаемые функции (хотелки).

1. Измерение длины перемотанного филамента → контроль остатков.
2. Регулировка ширины под разные катушки → широкий диапазон совместимости.
3. Регулировка скорости перемотки → контроль стабильности намотки.
4. Контроль постоянства скорости → равномерная намотка без рывков.
5. Отслеживание конца филамента → автоматическая остановка.
6. Отслеживание запутываний → автоматическая остановка.

Что улучшить в конструкции.

1. Повышенная жёсткость рамы (распорки, усиленные узлы) → меньше раскачивания при работе.
2. Автоцентрирование катушки → проще выставлять ограничители по ширине.
3. Модульность (независимые блоки) → проще обновлять и размещать на нужном расстоянии.
4. Жёсткая фиксация неподвижных частей внутри блока → защита от случайного соскакивания.
5. Тормоз-фиксатор подающей катушки → стопорит при простое, создаёт сопротивление при подаче.

Электроника: что и зачем.

1. Шаговый двигатель с драйвером → вращение катушки.
2. Шкив с ремнём → передача крутящего момента от двигателя к валу.
3. Магнитный энкодер → обратная связь по положению/скорости.
4. ESP32 → управление всей системой.
5. Энкодер и/или кнопки → регулировка скорости.
6. Измеритель длины → подсчёт метража.
7. Оконечные переключатели → контроль крайних положений.
8. Экран → отображение параметров (скорость, длина, статус).
9. Блок питания → питание системы.
10. Сервопривод → укладка нити (перемещение бегунка между оконечными переключателями для равномерной намотки).
11. Провода → соединения.

Казалось бы, зачем изобретать велосипед, если можно просто скачать готовую модель перемотчика и напечатать её? Я тоже так думала. Пока не столкнулась с реальностью.

Готовый перемотчик, который я напечатала по популярной модели, не выдержал суровых будней и сломался. Печатать ещё один такой же — не хочу. Хочу сделать свой. И не простой, а автоматизированный: с моторами, датчиками, платами управления и прочей прелестью, которая выводит перемотку пластика на новый уровень.

Это будет не просто «ещё один перемотчик». Это будет мой перемотчик — под мои задачи, мои катушки и мой филамент.

Спросите: «Что за мой филамент?

Во-первых, переходной филамент.

Я люблю экспериментировать и часто покупаю так называемую «техничку» — филамент, который остаётся на заводе, когда на линии меняют цвет. На таких катушках часто оказывается сразу два цвета с небольшим переходом между ними (а кому-то, возможно, везло и с большим количеством цветов). Если цвета красивые, то ими хочется пользоваться по отдельности, когда нужно. Для этого филамент на катушке нужно разделить по цветам. А это что значит? Правильно — перемотать.

Во-вторых, отечественный филамент без катушки.

Отечественный пластик без катушки идёт смотанным в рулон со стяжками (без втулки, в отличие от китайского). Это выгодно, но для печати он в таком виде абсолютно не пригоден. И, у нас, опять все упирается в перемотку.

Ну и вишенка на торте — запутывание нити.

У меня это случается редко, но бывает. Нить на катушке может запутаться, и тогда печать останавливается, а настроение портится. И снова перемотка…

Вывод: без перемотчика никуда.

Развернуть

Перемотчик филамента — зачем мне это надо?

Казалось бы, зачем изобретать велосипед, если можно просто скачать готовую модель перемотчика и напечатать её? Я тоже так думала. Пока не столкнулась с реальностью.

Готовый перемотчик, который я напечатала по популярной модели, не выдержал суровых будней и сломался. Печатать ещё один такой же — не хочу. Хочу сделать свой. И не простой, а автоматизированный: с моторами, датчиками, платами управления и прочей прелестью, которая выводит перемотку пластика на новый уровень.

Это будет не просто «ещё один перемотчик». Это будет мой перемотчик — под мои задачи, мои катушки и мой филамент.

Спросите: «Что за мой филамент?

Во-первых, переходной филамент.

Я люблю экспериментировать и часто покупаю так называемую «техничку» — филамент, который остаётся на заводе, когда на линии меняют цвет. На таких катушках часто оказывается сразу два цвета с небольшим переходом между ними (а кому-то, возможно, везло и с большим количеством цветов). Если цвета красивые, то ими хочется пользоваться по отдельности, когда нужно. Для этого филамент на катушке нужно разделить по цветам. А это что значит? Правильно — перемотать.

Во-вторых, отечественный филамент без катушки.

Отечественный пластик без катушки идёт смотанным в рулон со стяжками (без втулки, в отличие от китайского). Это выгодно, но для печати он в таком виде абсолютно не пригоден. И, у нас, опять все упирается в перемотку.

Ну и вишенка на торте — запутывание нити.

У меня это случается редко, но бывает. Нить на катушке может запутаться, и тогда печать останавливается, а настроение портится. И снова перемотка…

Вывод: без перемотчика никуда.

Развернуть

Бывало у вас такое: находишь модель, качаешь, печатаешь, собираешь — и разочаровываешься? Вот у меня так вышло с одной известной моделью перемотчика — не буду показывать пальцем, но в другом посте расскажу, что именно не устроило. (Перемотчик — устройство, которое перематывает пластик с одной катушки на другую, удобную, без перегибов и перехлёстов). Я долго откладывала работу над своим идеальным помощником, но гора накопившегося пластика всё решила за меня😊.

Будет серия постов, где я расскажу, как идёт работа над проектом: успехи, провалы, находки и открытия. Этот пост я буду обновлять по мере выхода новых частей — сохрани, чтобы не потерять. Следить за проектом можно бесплатно, а готовые STL, схемы и скетчи появятся для подписчиков.

Также, кроме перемотчика, параллельно буду выкладывать декоративные модели — вазочки, подставки, органайзеры (видео-презентации бесплатно, STL — по подписке).

Планов много, есть идеи для новых больших проектов — но о них позже. Следите за обновлениями — будет интересно! 🐾

🗺️ Roadmap проекта «Перемотчик филамента»

Статус: В разработке

✅ Модуль 1. Идея и требования — завершён

Цель: сформулировать задачи и требования к устройству.

Результат: понимание, каким должен быть перемотчик под мои задачи.

Посты:

Перемотчик филамента — зачем мне это надо?

Перемотчик филамента: список хотелок и что для этого нужно
