Тестирую возможность измерить длину отрезка филамента
Привет, друзья! Работа над проектом «Перемотчик филамента» кипит. Сейчас идет отработка ключевых узлов по отдельности, прежде чем собирать всё в единую конструкцию.
Сегодня хочу поделиться с вами первой версией узла (можно даже сказать — отдельного, вполне себе самостоятельного устройства), который должен помочь решить одну из главных задач: точный подсчет длины намотанного филамента.
Спойлер: оно работает. Но обо всём по порядку — сначала видео (YouTube, Telegram, VK Видео и внизу поста).
Что я тестирую:
Мой текущий эксперимент — проверить саму идею: «А смогу ли я вообще точно измерить длину филамента в самодельном устройстве?». Основная проблема заключается в самой толщине филамента и в возможности принтера со стандартным соплом 0,4 мм распечатать части механизма нужной точности.

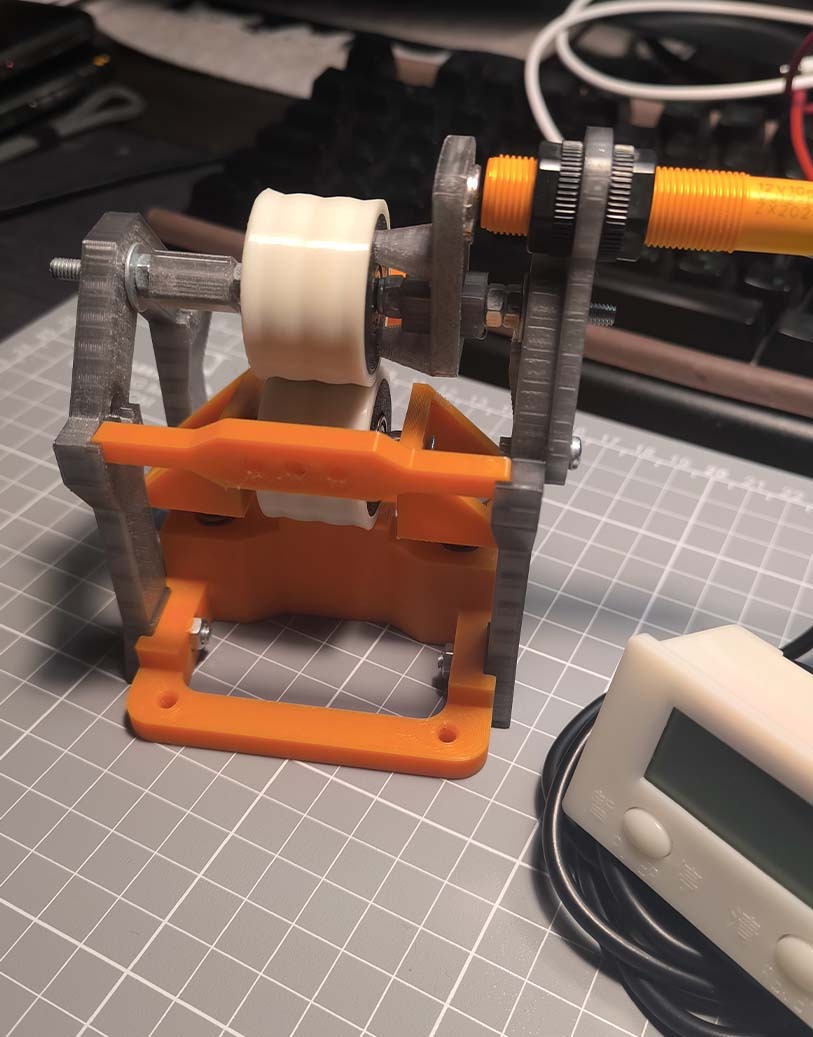

На прикрепленных фотографиях вы можете видеть мой тестовый стенд и то, что мне понадобилось из покупных деталей. Также добавила видео, на котором видно, как работает устройство.

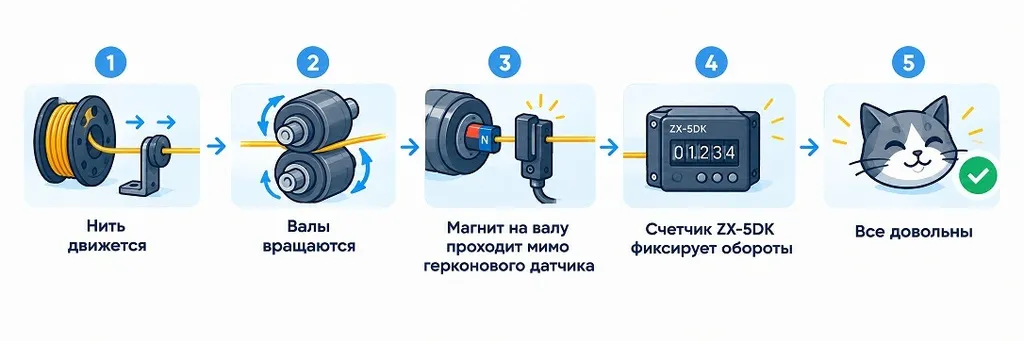

💡 Концепт (идея и принцип работы):
В основе узла — два вала, между которыми проходит филамент. Когда нить тянут (например, при намотке), она заставляет валы вращаться за счет силы трения.
На одном из валов закреплен магнит. При каждом обороте он проходит мимо датчика, а счетчик фиксирует этот импульс и выводит количество оборотов на дисплей.
Ключевая фишка — простая математика: я специально подобрала диаметр вала так, чтобы длина его окружности составляла ровно 10 см. То есть один оборот = 10 см филамента. Соответственно, 15 оборотов на счетчике — это уже 1,5 метра намотанной нити.
Как я работаю над узлом:
«If an experiment works, something has gone wrong.»
«Если эксперимент работает, значит, что-то пошло не так.»
— Закон Финагла (Finagle’s Law),
из книги Arthur Bloch, «Murphy’s Law and Other Reasons Why Things Go Wrong» (1977)

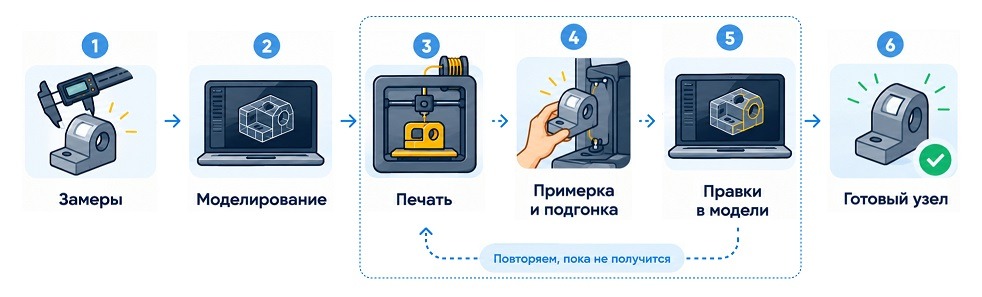

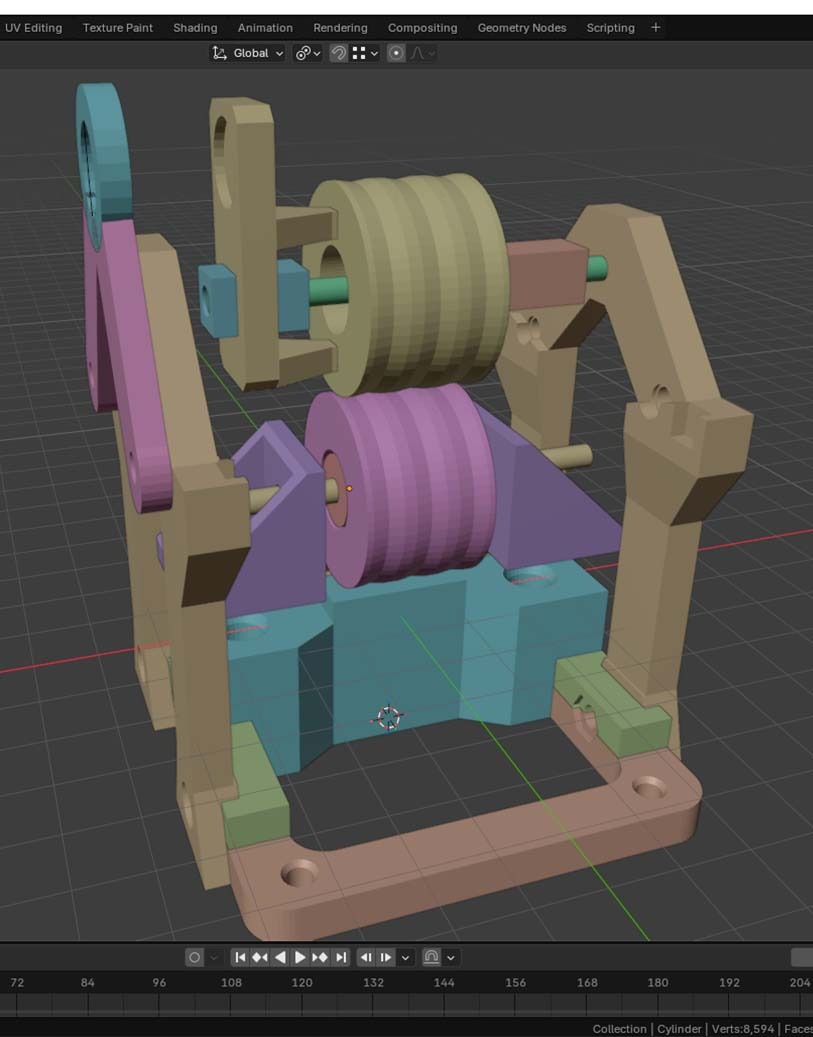

📏 Сначала беру штангенциркуль и снимаю все нужные замеры: диаметр корпуса датчика, размеры подшипников 624, желаемые габариты корпуса, толщину филамента, расстояние и диаметр посадочных отверстий под пружины и крепеж M3. Дальше моделирую узел так, как представляю его в голове.

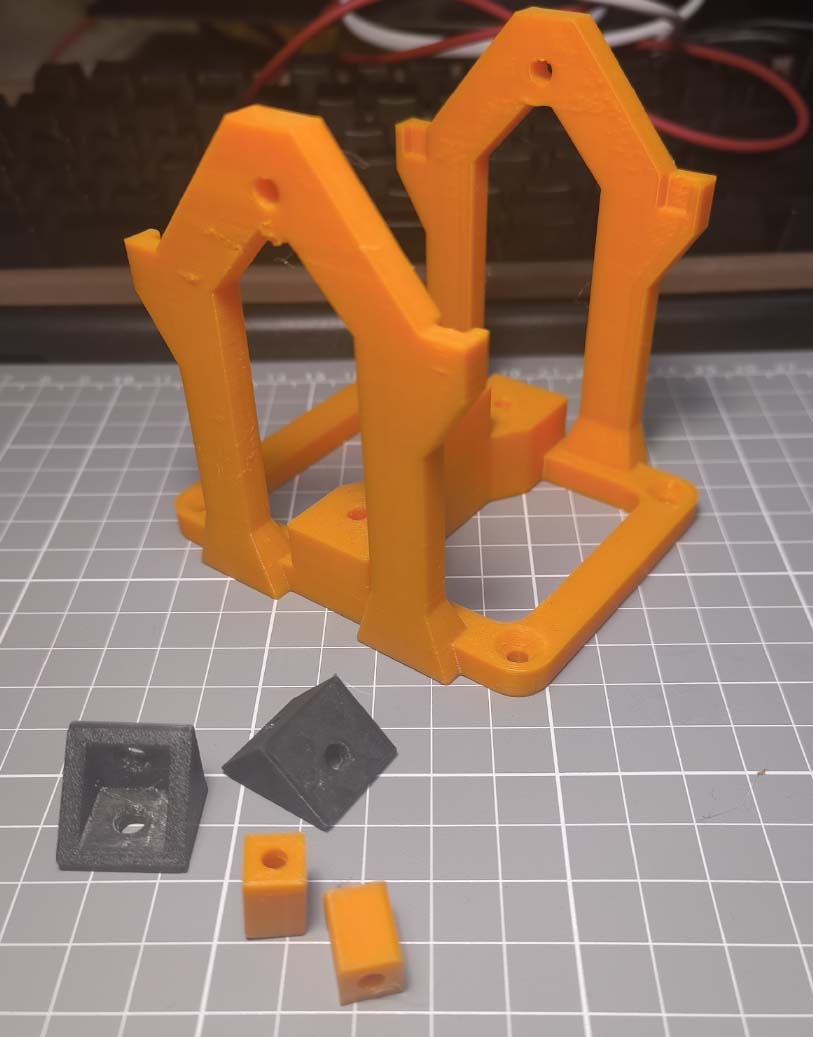

🖨️ Затем печатаю первый прототип. Он почти всегда далек от идеала, но именно на этом этапе становятся видны ошибки, которые не заметишь на экране.
🔧 Дальше — примерки и подгонки. Разбираю, собираю, подпиливаю, измеряю снова. Вношу правки в модель. И снова печатаю.
🔁 Этот цикл повторяется до тех пор, пока узел не заработает так, как задумано. Иногда хватает двух итераций, иногда — пяти. Но именно так рождается рабочая конструкция.
В общем, кручу-верчу, пока результат не получу.

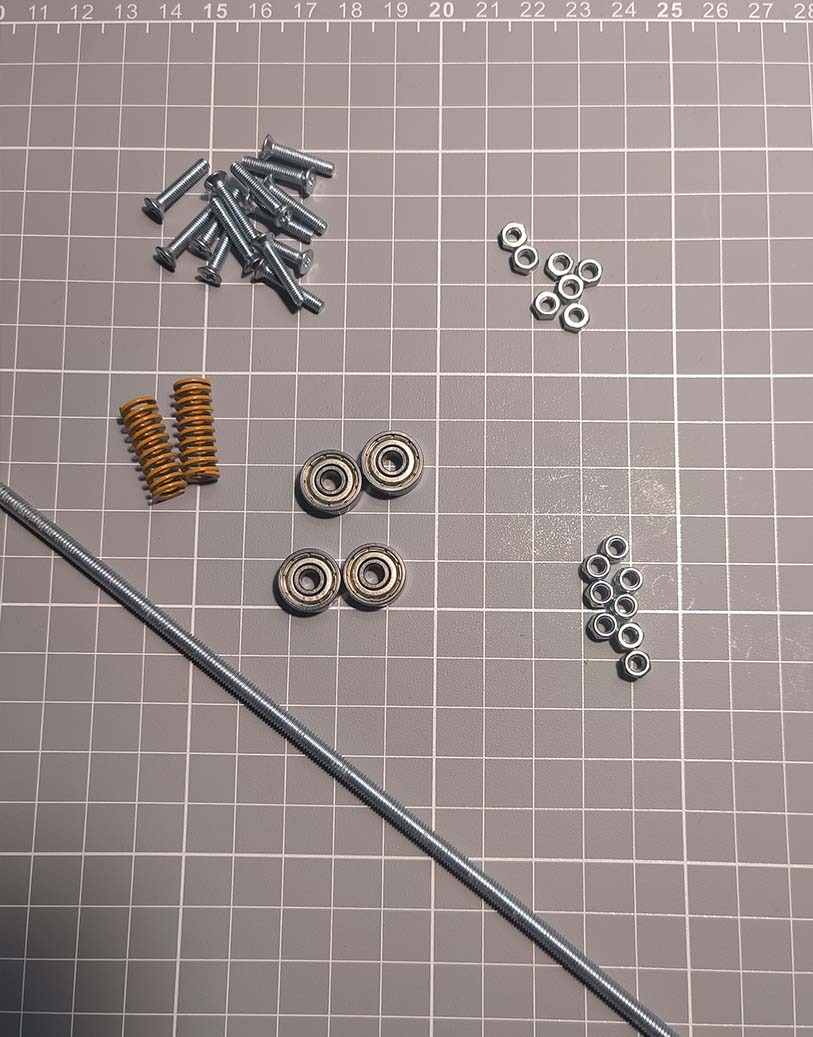

🛒 Покупные детали, которые я использовала:

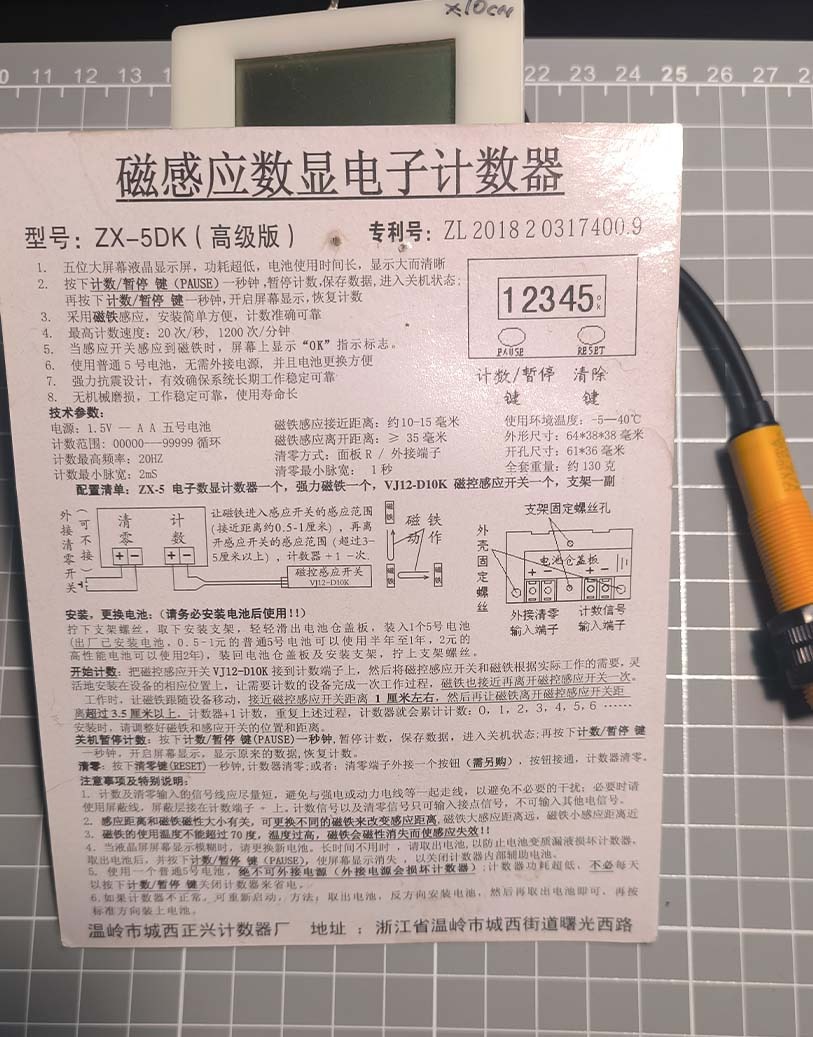

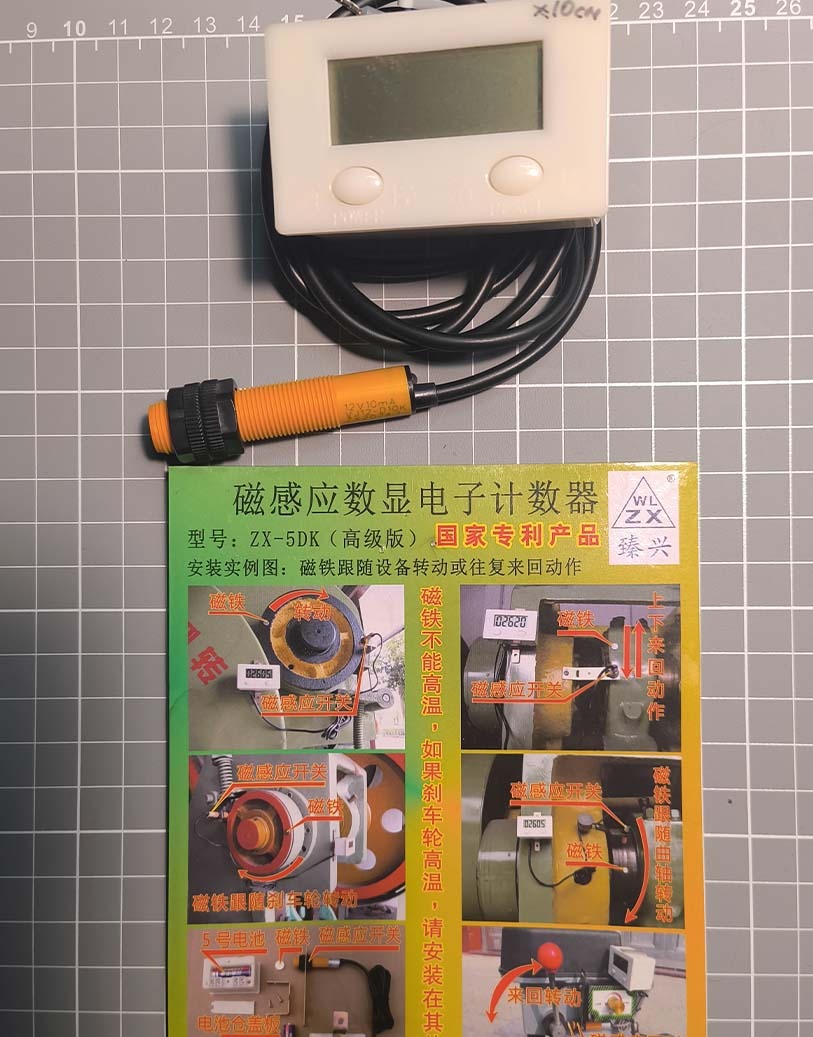

- Электронный цифровой счетчик ZX-5DK — автономный 5-разрядный импульсный счетчик (00000–99999), предназначенный для подсчета оборотов, циклов и повторяющихся событий. Работает от одной батарейки AA, в комплекте идет магнитно-герконовый датчик (Reed sensor) M12 с магнитом и крепежом.
- Пружина для 3D-принтера, длина 20 мм, внешний диаметр 8 мм.
- Винты, гайки, шайбы, шпилька — всё M3.
- Подшипники 624 ZZ/P6Q6.
Первые выводы:
Это работает!!! Но… есть нюансы.

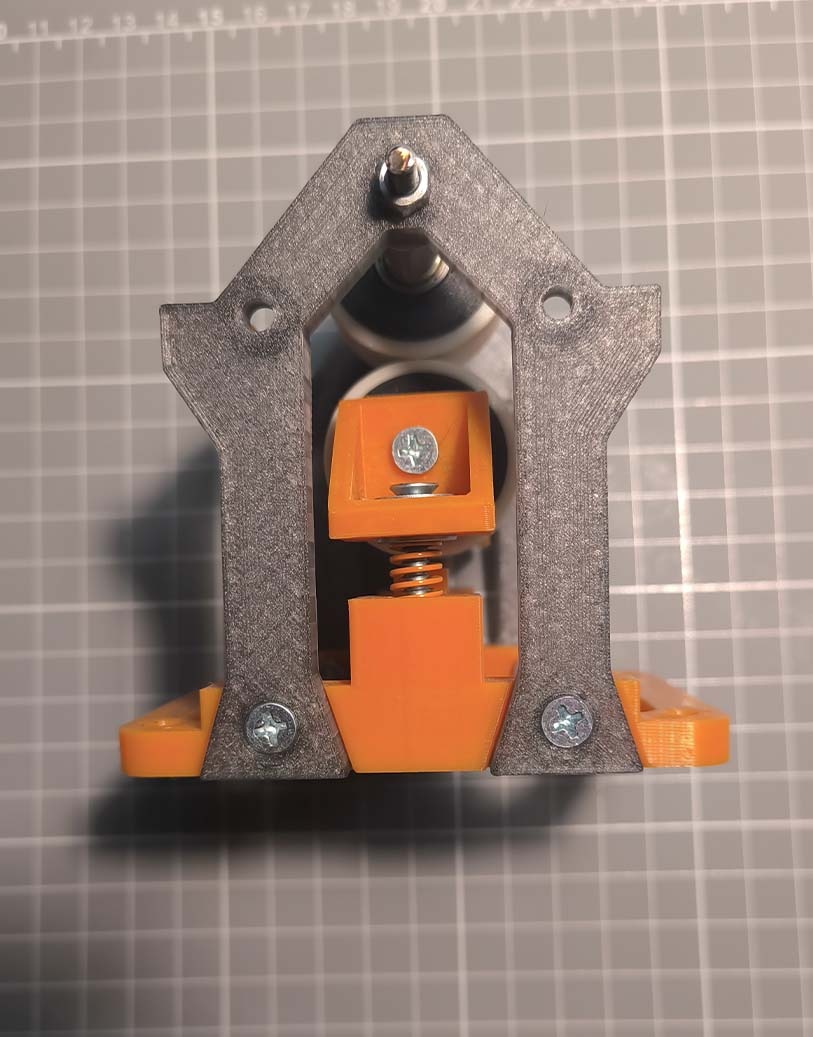

- Нужно подбирать силу прижима для пружин: слишком слабое натяжение дает погрешность, слишком сильное — деформирует пластик. И вот с регулировкой возникла проблема — сложно подобраться к винтам.
- Направляющие планки для филамента плохо зафиксированы в пазах и периодически вылетают.
- Гибкий филамент — как всё настроить так, чтобы он не проскальзывал и не растягивался?
Вердикт: идея годная, но узел нужно будет перепроектировать.
Чуть позже расскажу, какие изменения были внесены в изначальную модель и осталось ли вообще хоть что-то от нее. Схемы и STL-ки появятся тогда же, когда узел будет доведен до ума.
Спасибо, что поддерживаете проект! Впереди еще много работы. 🐾
