Материалы по второй версии электроэрозионного станка

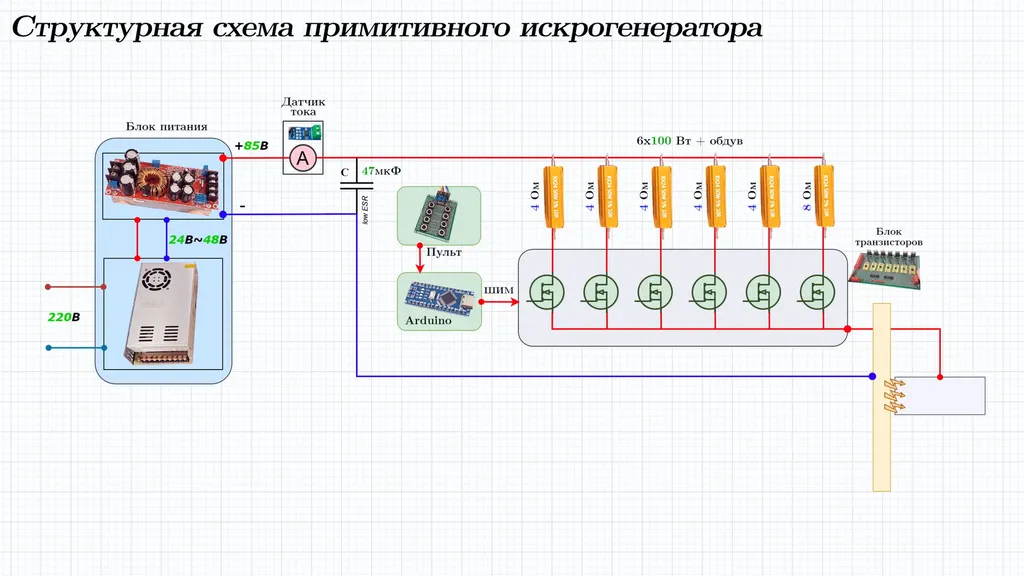

Общая структурная схема искрогенератора с ограничением тока и отдельно схема блока мосфетов:

Единственное, на практике, в отличие от структурной схемы, разрыв идущий на проволоку и деталь у меня находится не снизу схемы, а сверху, над резисторами. А мосфеты подключены напрямую к земле. Принципиальной разницы между такими подключениями, в нашем случае, нет. Можно и так и так.

Все-все stl-файлы прототипа (даже неудачных решений), если кому-то нужно. Но не забывайте, что это прототип и к следующей части абсолютно все детали могут измениться.

КОД

Код генератора (с обратной связью для управления станком через START/HOLD): https://github.com/TrashRobotics/EdmPulseGenerator

Как уже говорил, решение чисто через остановку станка при КЗ — такое себе. Нужна полноценная линейная связь скорости и напряжения/тока зазора. + Желательно с отскоками при КЗ.
