Запчасти по приемлемой цене. Пока открытая статья.
![](/project/1344/post/20527/image/38195/imagesprojects3441344ljuvdj34igj9814f.webp?1662526307413)
Здравствуйте уважаемые читатели.

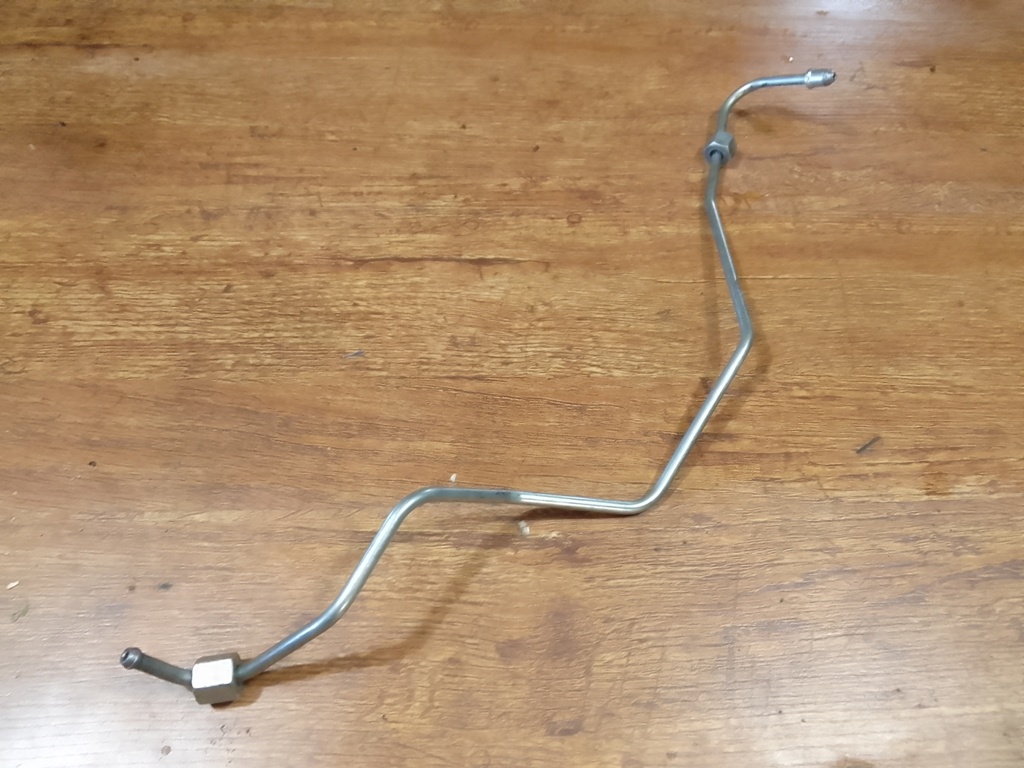

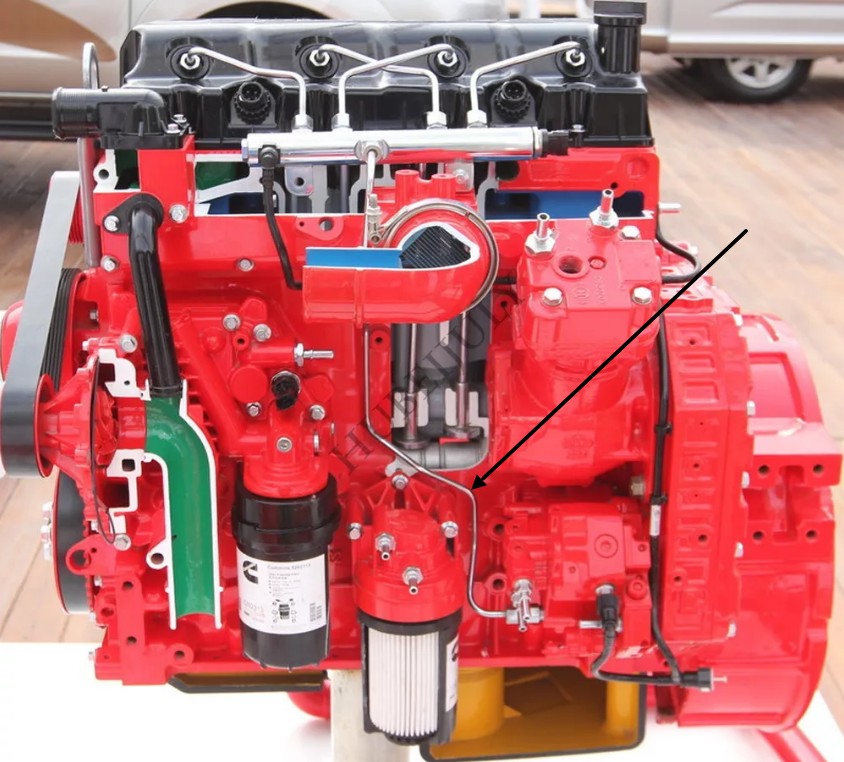

Сейчас попробую кратко рассказать об одной из запчастей, которую можно сделать адекватной по цене. Итак, на фото выше двигатель Камминз объёмом 3,8 л. Устанавливается он на автомобили Валдай, Газон Некст, Фотон. По чёрной стрелке можно увидеть трубку высокого давления от топливного насоса к топливной рампе. А вот так она выглядит в реальности.
![](/project/1344/post/20527/image/38197/imagesprojects3441344tnjmct34igjfd7b6.webp?1662527309841)

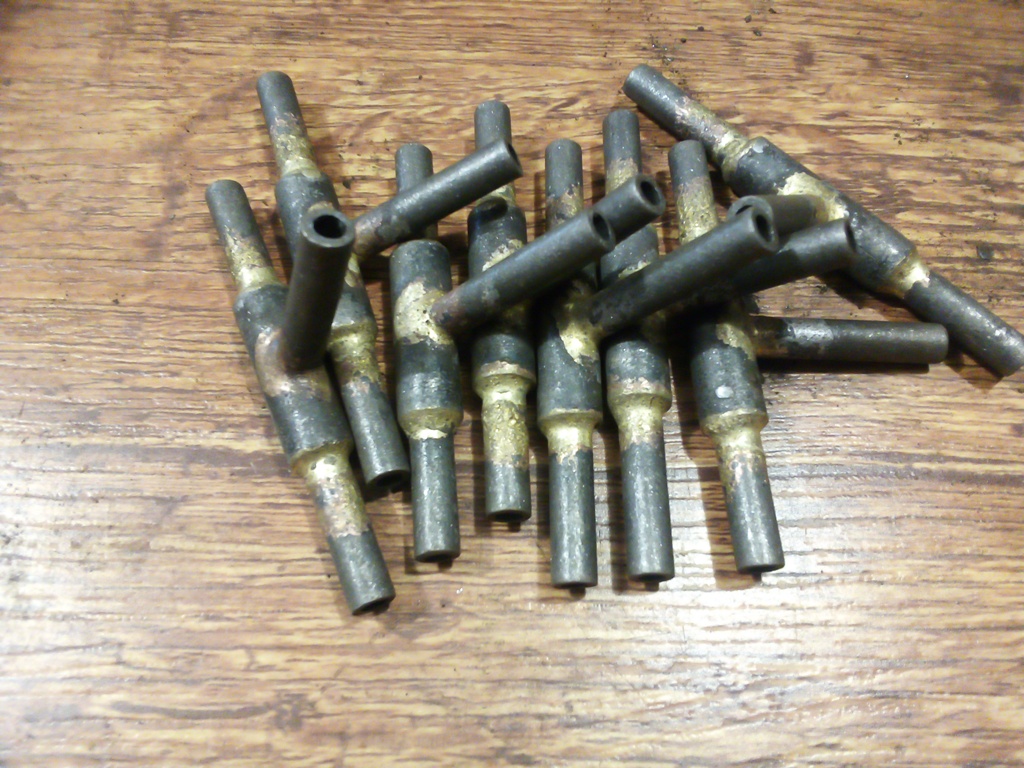

Выходят из строя достаточно часто, как утверждают мастера, что занимаются ремонтом двигателей. В сети данный топливопровод новый найти не сложно. Правда стоимость его от 1500 до 5000 руб. Кто и как формирует продажные цены совсем не понятно. Конкретно эта трубка перетёрлась где-то в середине тела и потекла. Теоретически её можно было распилить в месте повреждения, вставить обе половинки в фрагмент трубки большего наружного и внутреннего диаметра и запаять. Примерно так.
![](/project/1344/post/20527/image/38198/imagesprojects3441344jbmkvz34ih025dd3.webp?1662528368298)

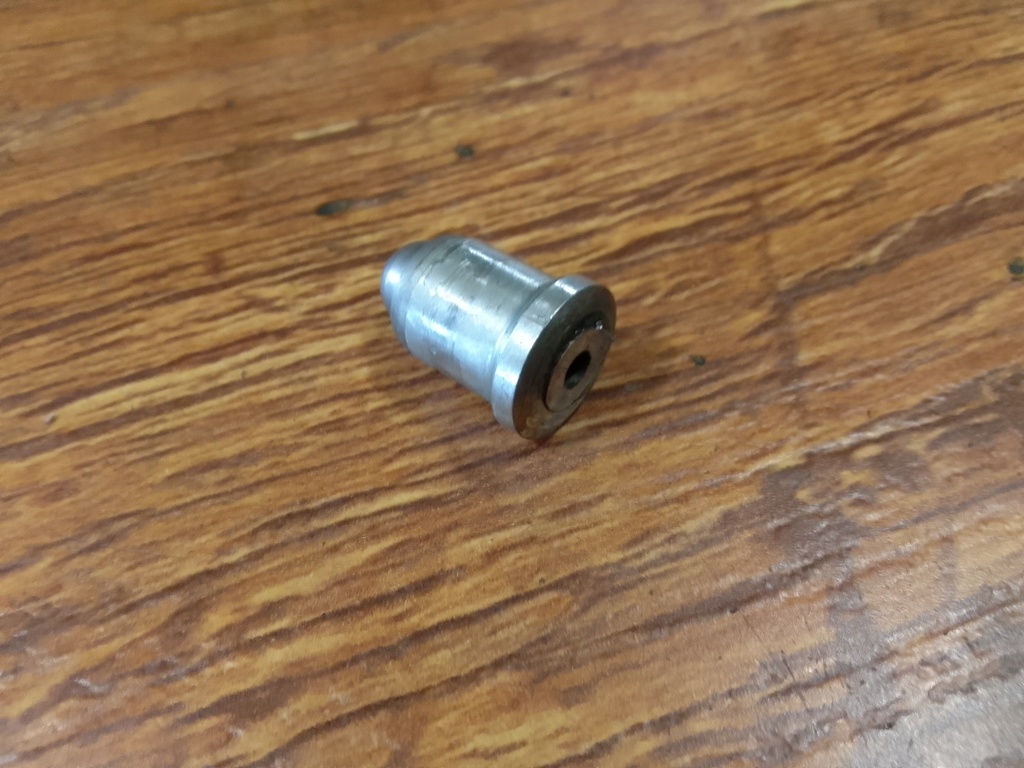

Однако, практически, так делать не стоит по множеству причин. Не буду на них останавливаться. Поэтому попробуем изготовить новую. Для этого нам придётся снять комплектацию со старой, отрезав одну из конусных головок.
![](/project/1344/post/20527/image/38199/imagesprojects3441344wol8xz34ih08ie88.webp?1662529432710)

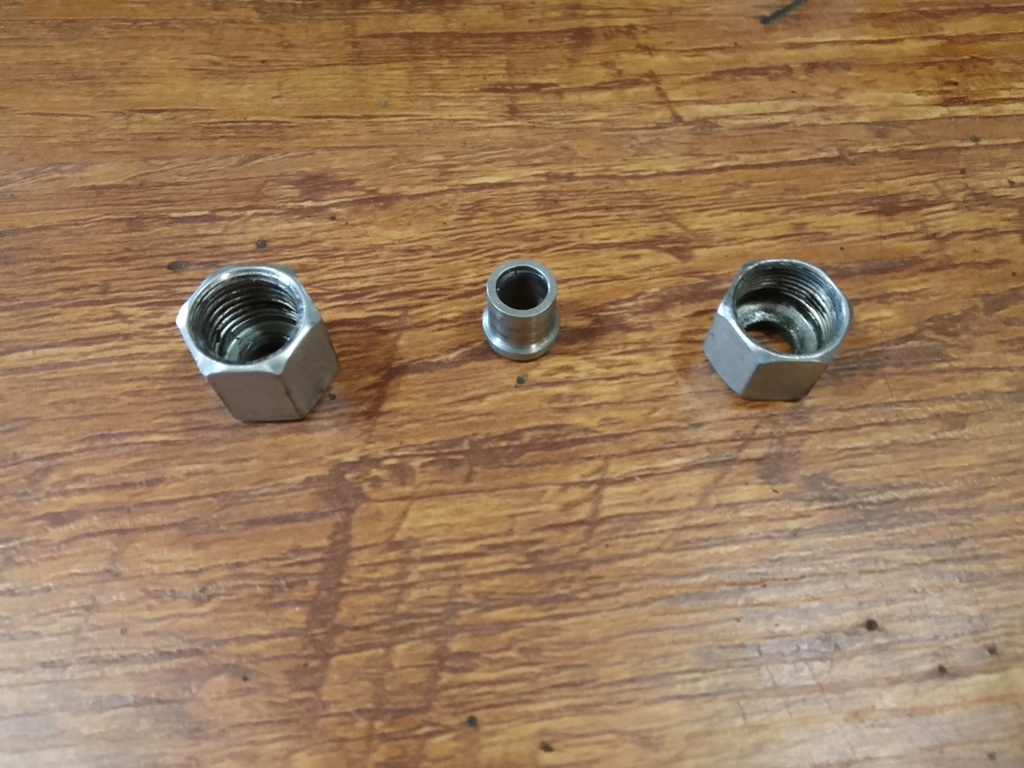

В комплектацию входят две гайки и одна упорная шайба.
![](/project/1344/post/20527/image/38200/imagesprojects34413444zzjq334ih096d55.webp?1662529496159)

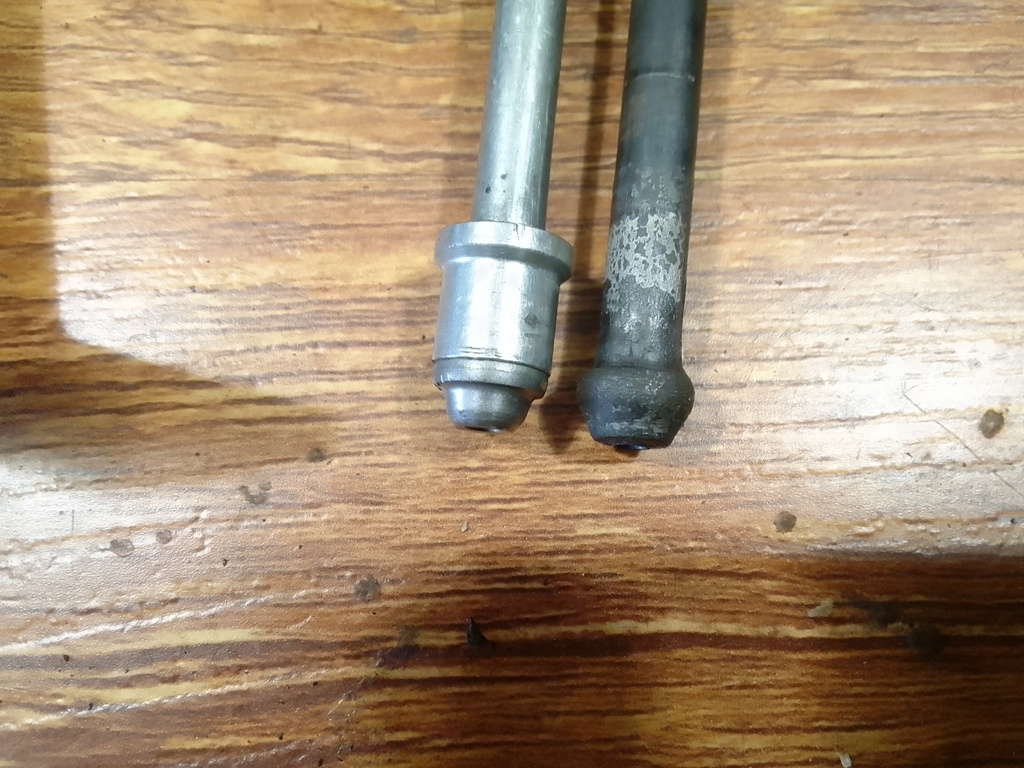

Далее берём заданной длины фрагмент нужного трубопроката и высаживаем конусное уплотнение с одной стороны. В сравнении выглядит так.
![](/project/1344/post/20527/image/38201/imagesprojects34413443xe23434ih0ajg3i.webp?1662529761339)

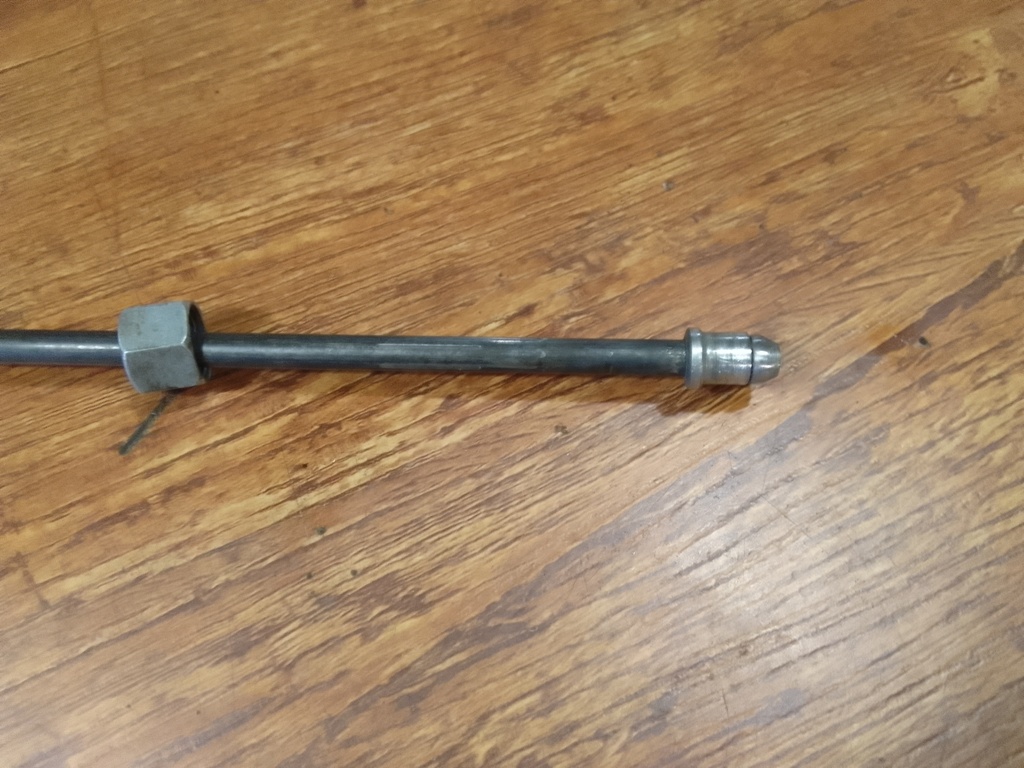

Устанавливаем на заготовку трубки ранее снятые комплектующие.
![](/project/1344/post/20527/image/38202/imagesprojects3441344s2nczc34ih0d0796.webp?1662530085849)

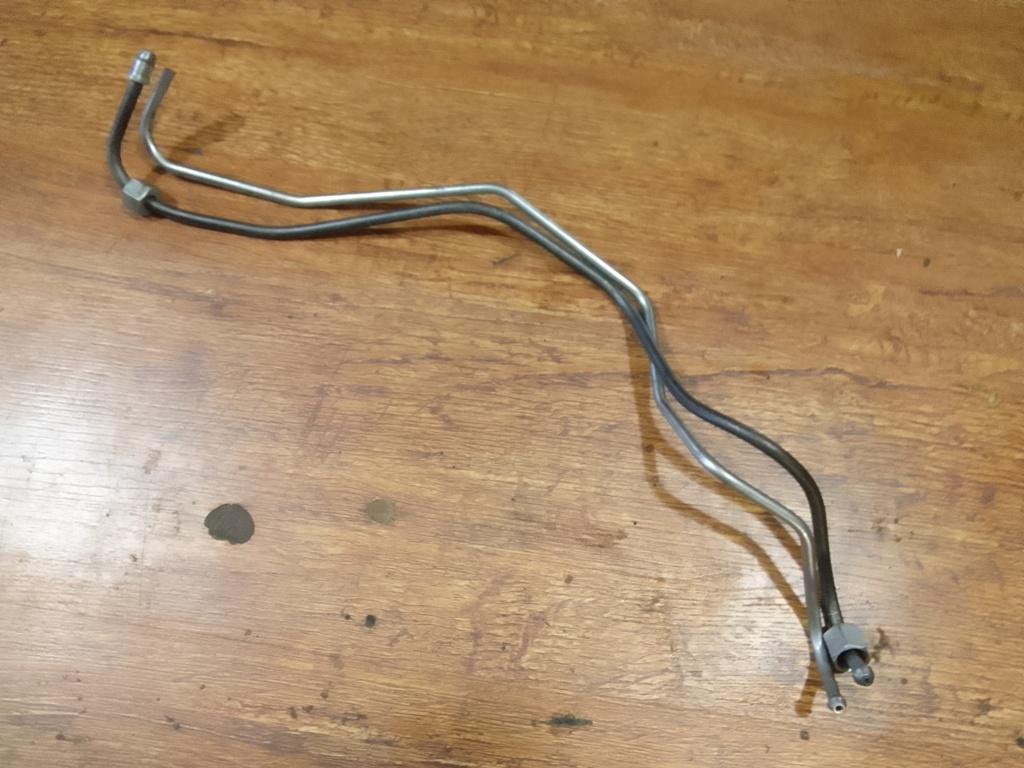

Давим конусное уплотнение на другой стороне. Теперь остаётся только изогнуть новую трубку по старому образцу.
![](/project/1344/post/20527/image/38203/imagesprojects34413446t9wfr34ih0e3beb.webp?1662530272192)

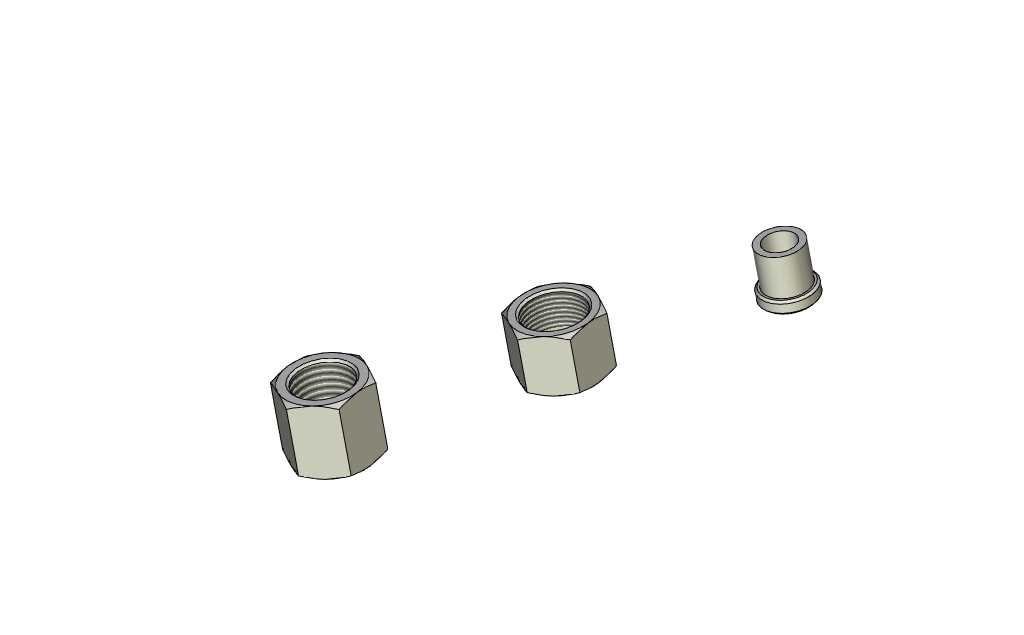

По сути, не сложно, если у вас есть чем давить. А чем давить у нас есть. Дело осталось за трубопрокатом нужных параметров и комплектующими конкретно для этого топливопровода. Впрочем, часть деталей из этого комплекта подходят и для трубок высокого давления, что идут от рампы к форсункам. На первом фото - 4 штуки. Если с трубопрокатом ещё туда-сюда, есть запас для работы. То с комплектующими совсем беда, их нет. Зато у нас есть ихние 3D модели, а, соответственно, и ихние чертежи.
![](/project/1344/post/20527/image/38204/imagesprojects3441344f6fgat34ih0j02f5.webp?1662531043986)
Осталось только разместить заказ на изготовление. Подходим к смыслу написания данной статьи. Чтобы получить приемлемый ценник на каждую из данных деталек, заказать надо их по 1000 шт. Это большая финансовая нагрузка для меня, работающего в одни руки. Но при наличии комплектующих цена готового топливопровода будет достаточно приемлемой. Не выскочит за 500 р., а то и дешевле. При определенных условиях эту трубку можно вааще отдавать по себестоимости.
На этом пожалуй всё. Ещё не придумал название статьи. Пошёл думать. Успехов.
