Трубка сливная с форсунок Д21-1104340 для Т-16, Т-25. Альтернативное изготовление.

Всем ‎доброго‏ ‎здравия.

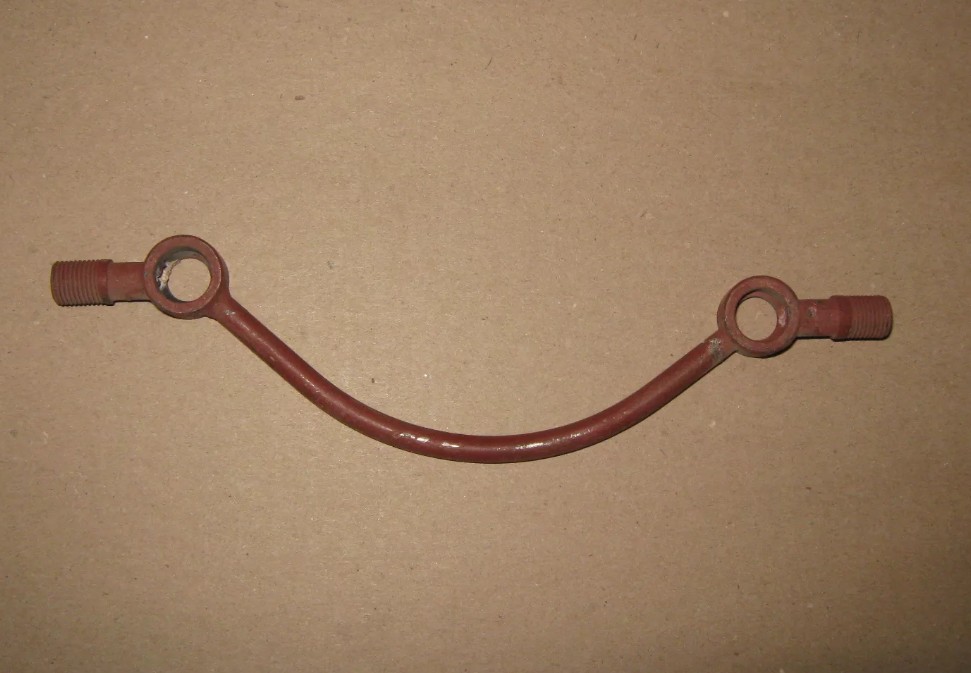

Итак, ‎перед ‎нами ‎топливная ‎трубка‏ ‎слива ‎с‏ ‎форсунок(обратка,‏ ‎дренажка) ‎для ‎тракторов‏ ‎Т-16 ‎или‏ ‎Т-25 ‎в ‎оригинальном ‎исполнении.‏ ‎Учитывая,‏ ‎что ‎эти‏ ‎тракторы ‎на‏ ‎сегодняшний ‎день ‎не ‎выпускаются ‎(2019‏ ‎г‏ ‎- ‎последний‏ ‎год ‎выпуска‏ ‎Т-25 ‎Владимирец), ‎а ‎выпущено ‎их‏ ‎было‏ ‎около‏ ‎1,5 ‎млн‏ ‎шт ‎обеих‏ ‎модификаций, ‎вопрос‏ ‎с‏ ‎приобретением ‎запчастей‏ ‎может ‎стоять ‎достаточно ‎остро. ‎Тем‏ ‎более, ‎оригинальных‏ ‎запчастей.‏ ‎В ‎этой ‎статье‏ ‎попробуем ‎разобраться,‏ ‎как ‎можно ‎изготовить ‎достойную‏ ‎замену‏ ‎данному ‎топливопроводу‏ ‎из ‎доступных‏ ‎комплектующих.

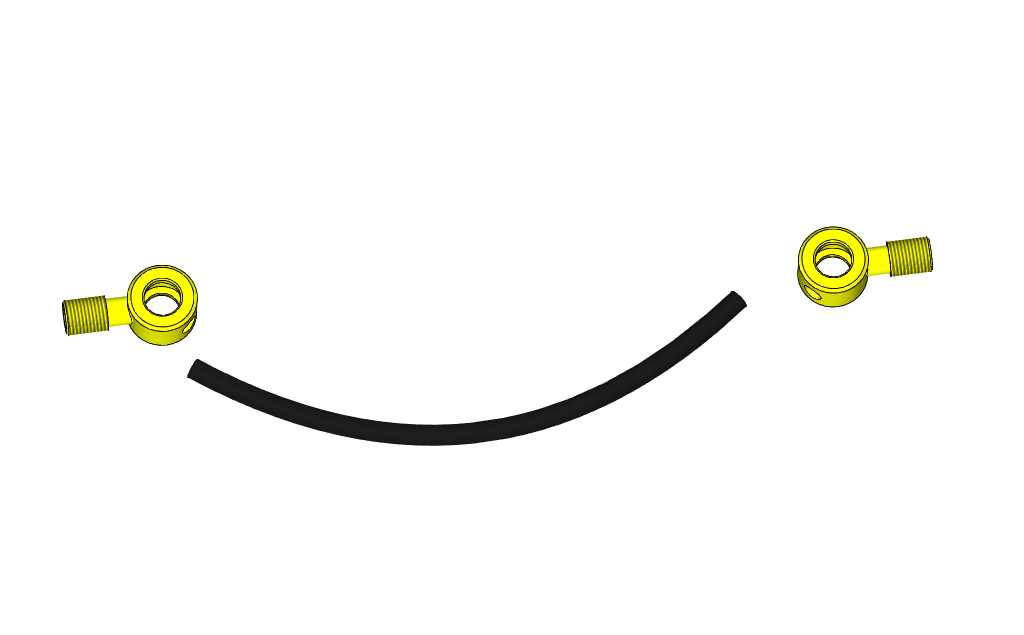

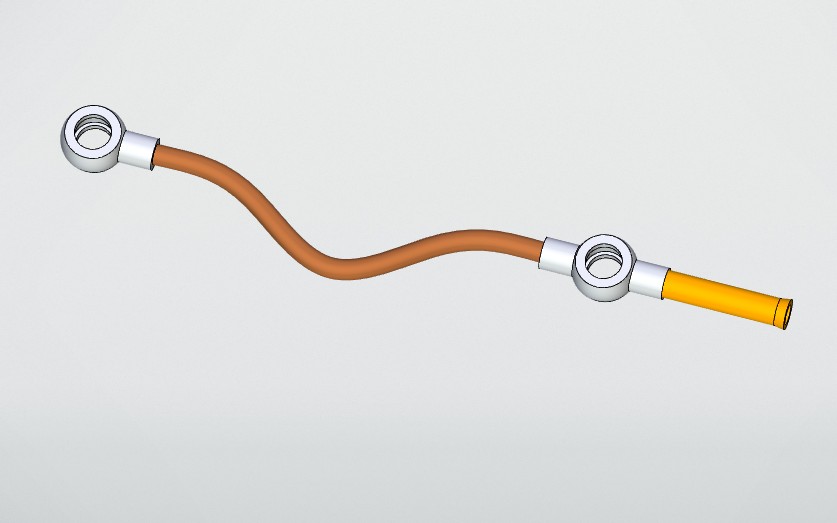

Так ‎то ‎не ‎секрет, ‎что‏ ‎такие‏ ‎трубки ‎изготавливаются‏ ‎методом ‎пайки‏ ‎латунью. ‎Если ‎разобрать ‎указанную ‎топливную‏ ‎трубку‏ ‎на‏ ‎составные ‎части,‏ ‎то ‎получим‏ ‎примерно ‎такую‏ ‎картинку.

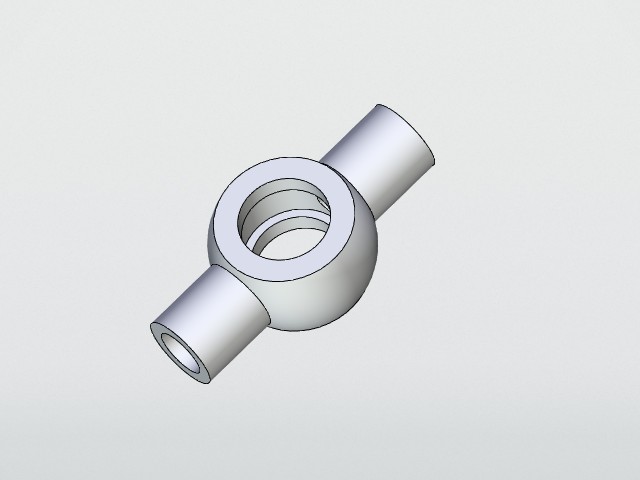

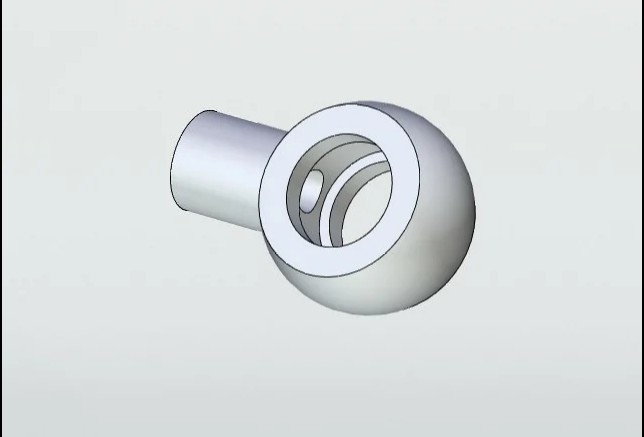

Где‏ ‎жёлтым ‎нарисованы‏ ‎наконечники, ‎они ‎же ‎- ‎поворотные‏ ‎угольники, ‎под‏ ‎болт-штуцер‏ ‎М10*1, ‎а ‎чёрным‏ ‎- ‎заготовка‏ ‎из ‎трубопроката ‎наружным ‎Ф-6‏ ‎мм.‏ ‎Сами ‎наконечники‏ ‎выглядят ‎примерно‏ ‎так.

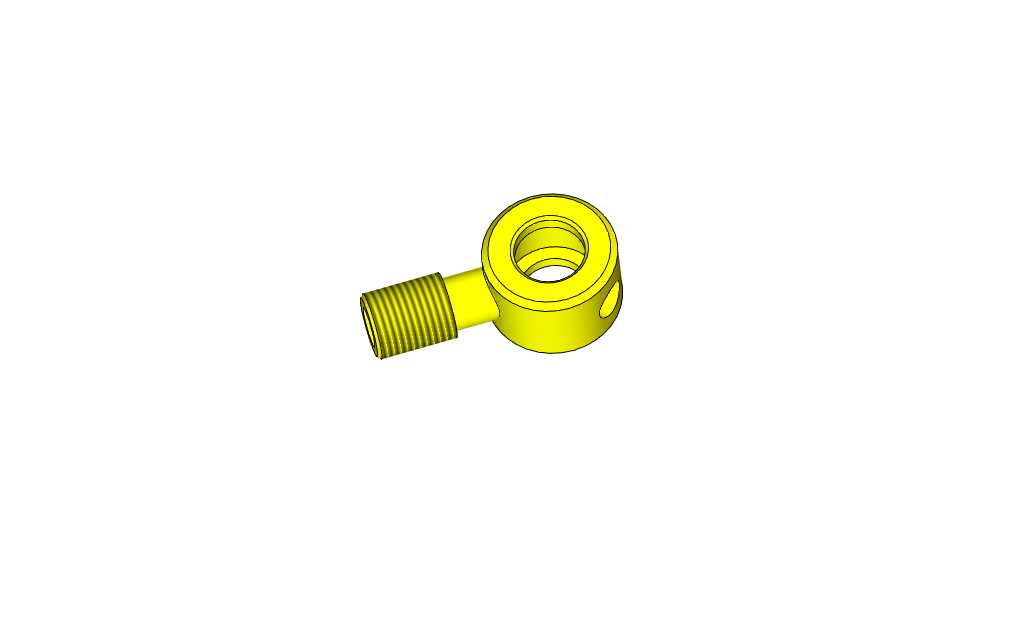

Достаточно ‎сложная ‎деталь, ‎которую ‎найти‏ ‎и‏ ‎купить ‎наверное‏ ‎возможно, ‎но‏ ‎стоимость ‎будет ‎высокая. ‎Если ‎сделать‏ ‎чертеж‏ ‎и‏ ‎разместить ‎в‏ ‎производстве ‎её‏ ‎изготовление, ‎цена‏ ‎так‏ ‎же ‎будет‏ ‎высокой ‎из-за ‎сложности. ‎Наша ‎цель‏ ‎- ‎изготовить‏ ‎трубку‏ ‎из ‎более ‎дешевых‏ ‎и ‎доступных‏ ‎комплектующих ‎без ‎потери ‎эксплуатационных‏ ‎качеств.‏ ‎И ‎такая‏ ‎возможность ‎имеется.‏ ‎Использовать ‎будем ‎вот ‎такие ‎наконечники(поворотные‏ ‎угольники)‏ ‎под ‎болт-штуцер‏ ‎М10*1.

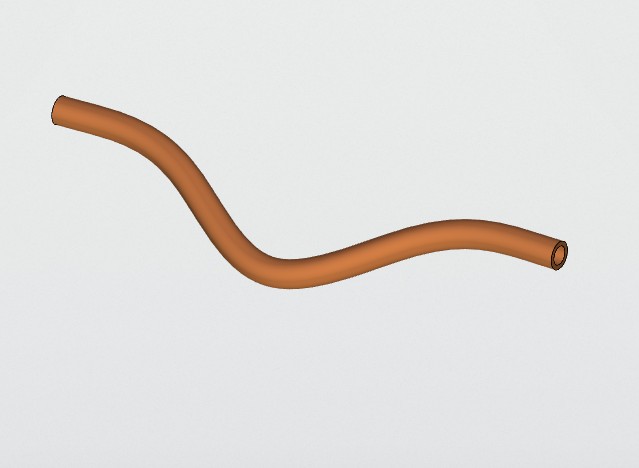

А ‎так‏ ‎же ‎заготовку ‎трубопроката ‎такой ‎формы.

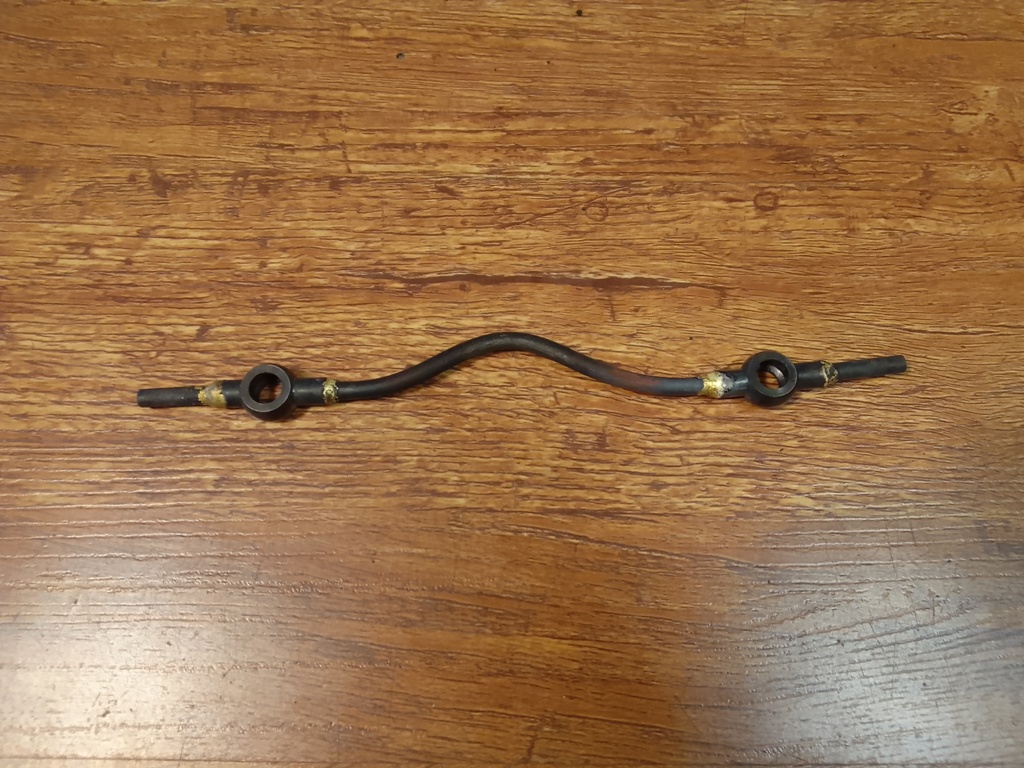

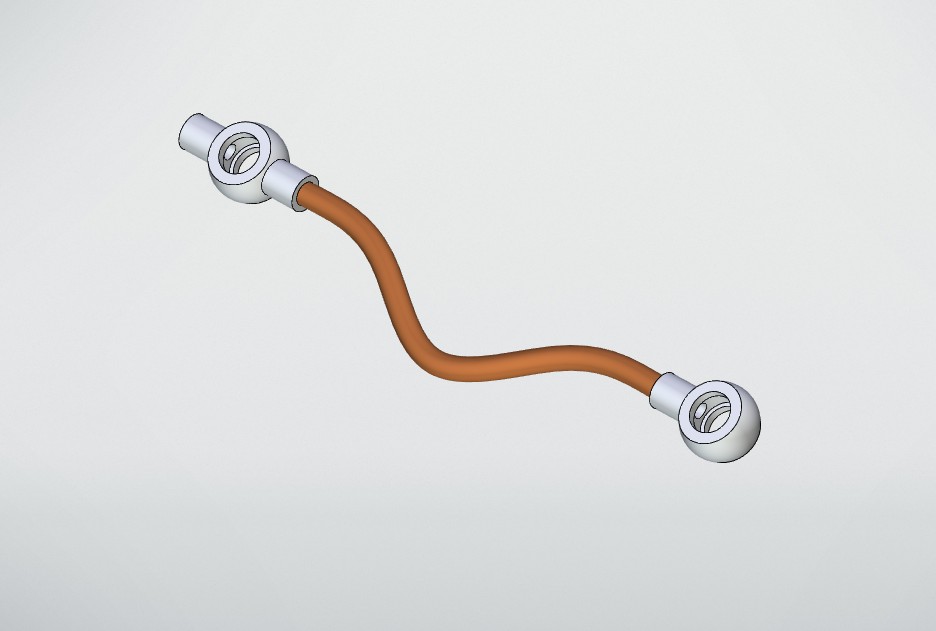

В‏ ‎итоге‏ ‎получим‏ ‎трубку ‎примерно‏ ‎такого ‎внешнего‏ ‎вида.

Остаётся ‎только‏ ‎изготовить‏ ‎так.

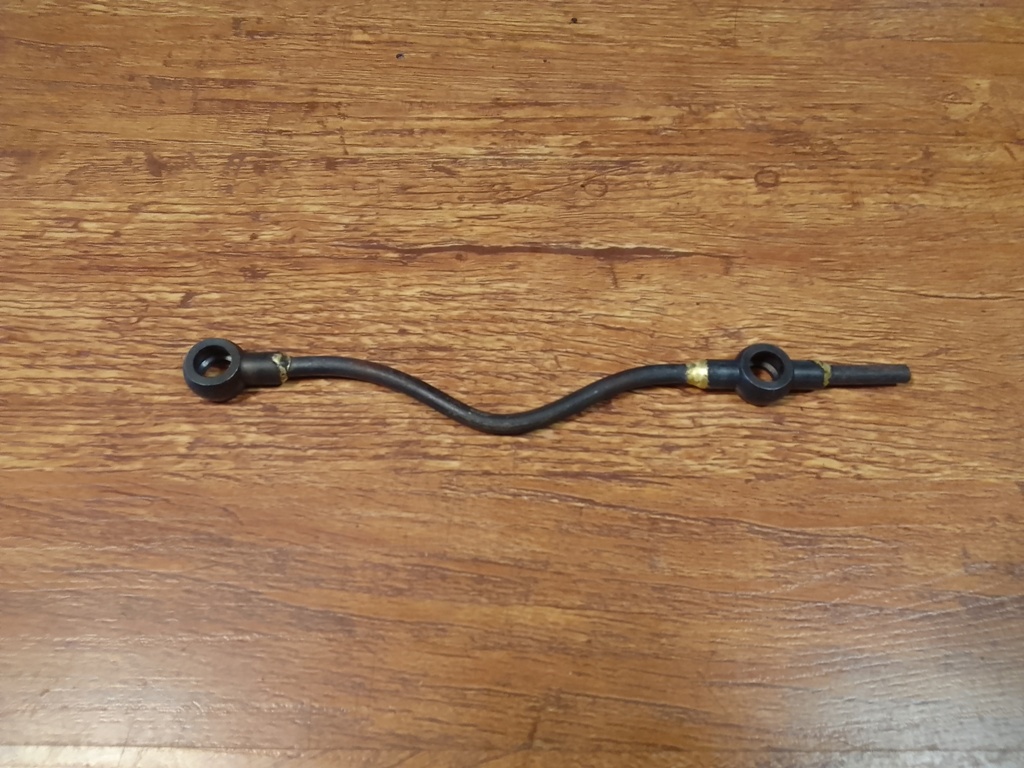

Или ‎так.

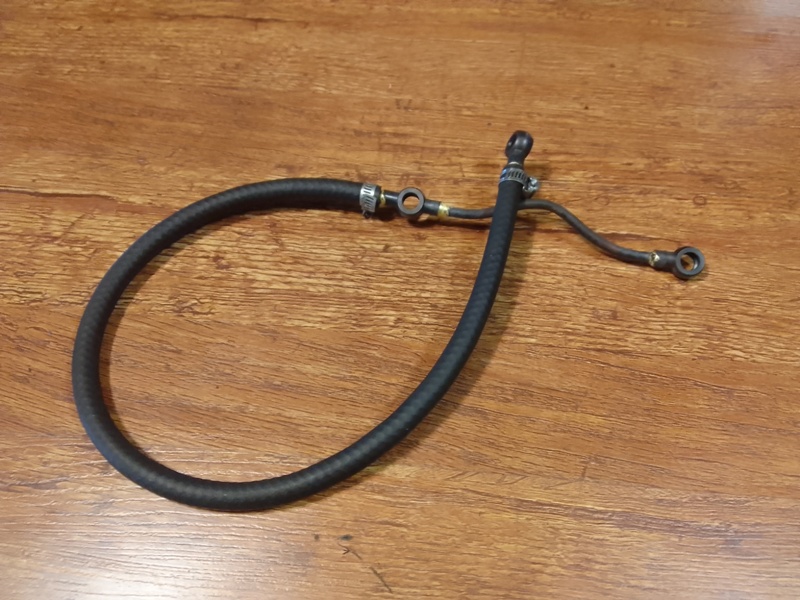

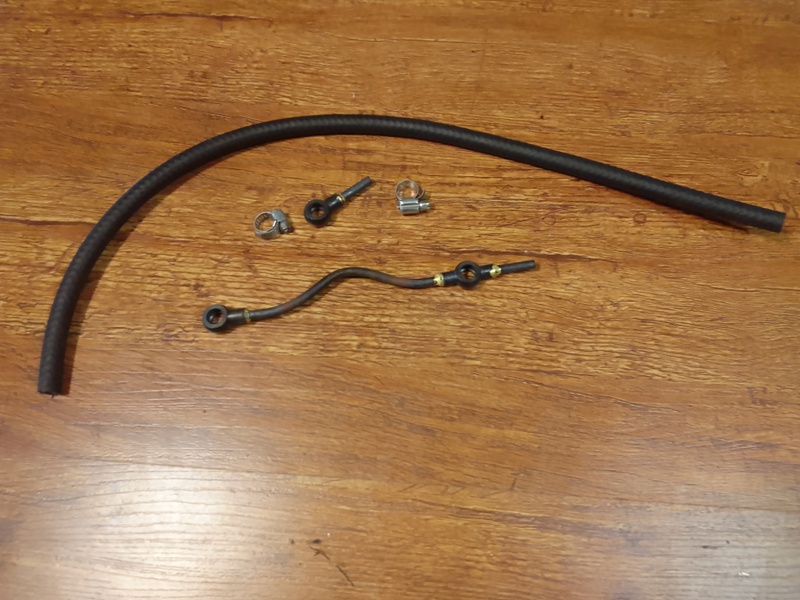

Организовать‏ ‎слив ‎возвратной ‎солярки ‎до ‎фильтра‏ ‎тонкой ‎очистки‏ ‎можно‏ ‎по ‎такому ‎принципу‏ ‎с ‎использованием‏ ‎маслобензостойкого ‎рукава ‎с ‎внутренним‏ ‎Ф‏ ‎6 ‎мм.‏ ‎
