Про нее задают большинство вопросов при собеседовании на тополога. Сегодня рассмотрим один из них: сильная и слабая дифференциальная связь.

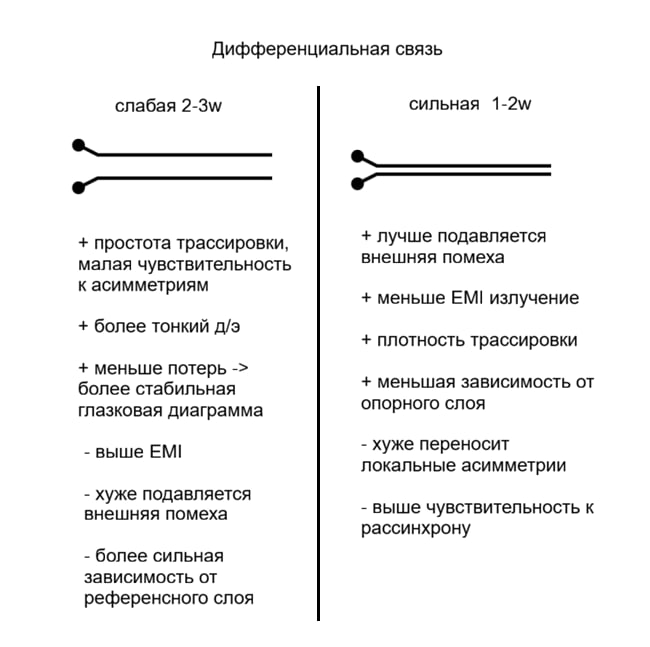

Принципиальные различия приведены на картинке выше, осталось только обсудить использование на практике. Чаще всего в проектах можно увидеть только сильную дифф. связь, пожалуй, существует очень мало проектов со слабой связью, так как, чтобы жертвовать главным преимуществом дифференциальной передачи — подавлением помех, должны быть действительно серьезные основания. Такие линии будут занимать больше места на плате, да и выглядят просто неэстетично и не красиво)

По этим причинам, рекомендация для плат общего назначения — использовать дифф. пары с сильной связью. Ну а про слабую связь просто знайте, если спросят на собеседовании, что предельный отступ линий друг от друга — он не должен быть больше 3х толщин линии.
