Полигональное моделирование

Полигональное ‎моделирование

Полигональное‏ ‎моделирование ‎— ‎это ‎процесс ‎создания‏ ‎трёхмерных ‎объектов‏ ‎с‏ ‎использованием ‎полигонов ‎для‏ ‎построения ‎их‏ ‎поверхности. ‎Этот ‎метод ‎является‏ ‎одним‏ ‎из ‎наиболее‏ ‎популярных ‎в‏ ‎компьютерной ‎графике ‎благодаря ‎своей ‎универсальности‏ ‎и‏ ‎эффективности.

Полигональное ‎моделирование‏ ‎находит ‎широкое‏ ‎применение ‎в ‎различных ‎областях, ‎таких‏ ‎как‏ ‎киноиндустрия,‏ ‎разработка ‎видеоигр,‏ ‎виртуальная ‎реальность,‏ ‎архитектурная ‎визуализация‏ ‎и‏ ‎промышленный ‎дизайн.

Что‏ ‎такое ‎полигон?

Полигон ‎— ‎это ‎элемент‏ ‎трехмерной ‎графики,‏ ‎представляющий‏ ‎собой ‎многоугольную ‎плоскую‏ ‎фигуру, ‎которая‏ ‎определяется ‎набором ‎вершин, ‎соединённых‏ ‎рёбрами.‏ ‎В ‎трёхмерном‏ ‎моделировании ‎полигоны‏ ‎используются ‎для ‎описания ‎формы ‎и‏ ‎поверхности‏ ‎объекта. ‎Они‏ ‎могут ‎иметь‏ ‎различное ‎количество ‎вершин, ‎но ‎наиболее‏ ‎распространены‏ ‎треугольники‏ ‎и ‎четырёхугольники.

Полигональное‏ ‎моделирование ‎основано‏ ‎на ‎использовании‏ ‎полигонов‏ ‎для ‎создания‏ ‎сложных ‎форм ‎путем ‎комбинирования ‎простых‏ ‎многоугольников. ‎Таким‏ ‎образом,‏ ‎можно ‎моделировать ‎как‏ ‎простые, ‎так‏ ‎и ‎сложные ‎объекты ‎с‏ ‎высокой‏ ‎степенью ‎детализации.

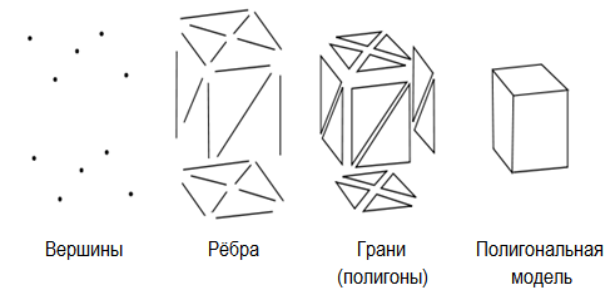

Из‏ ‎каких ‎компонентов‏ ‎состоит ‎полигон?

1. Вершины (Vertices) ‎— ‎это ‎точки‏ ‎в‏ ‎трёхмерном ‎пространстве,‏ ‎определяющие ‎углы‏ ‎полигона. ‎Каждая ‎вершина ‎имеет ‎координаты‏ ‎X,‏ ‎Y‏ ‎и ‎Z,‏ ‎которые ‎указывают‏ ‎её ‎положение‏ ‎в‏ ‎пространстве. ‎Вершины‏ ‎являются ‎основными ‎строительными ‎блоками ‎для‏ ‎создания ‎рёбер‏ ‎и‏ ‎граней. ‎Они ‎задают‏ ‎форму ‎и‏ ‎размеры ‎полигона.

2. Ребра (Edges) ‎— ‎это‏ ‎прямые‏ ‎линии, ‎соединяющие‏ ‎две ‎вершины.‏ ‎Рёбра ‎образуют ‎границы ‎полигона ‎и‏ ‎определяют‏ ‎его ‎форму.‏ ‎Они ‎играют‏ ‎ключевую ‎роль ‎в ‎определении ‎структуры‏ ‎и‏ ‎топологии‏ ‎модели. ‎Рёбра‏ ‎могут ‎быть‏ ‎видимыми ‎и‏ ‎невидимыми,‏ ‎в ‎зависимости‏ ‎от ‎их ‎положения ‎и ‎назначения.

3. Грань (Face)‏ ‎— ‎это‏ ‎замкнутая‏ ‎поверхность, ‎образованная ‎ребрами‏ ‎и ‎вершинами.‏ ‎Грань ‎является ‎видимой ‎частью‏ ‎полигона‏ ‎и ‎определяет‏ ‎его ‎внешний‏ ‎вид. ‎В ‎зависимости ‎от ‎количества‏ ‎вершин,‏ ‎грань ‎может‏ ‎быть ‎треугольной‏ ‎(трисы) ‎или ‎четырёхугольной ‎(квады). ‎Грани‏ ‎определяют‏ ‎поверхность‏ ‎объекта ‎и‏ ‎играют ‎важную‏ ‎роль ‎в‏ ‎рендеринге‏ ‎и ‎визуализации‏ ‎модели.

Чем ‎фейсы ‎(квады) ‎отличаются ‎от‏ ‎трисов ‎(треугольников)

Фейсы‏ ‎(квады):

— Форма: Квады‏ ‎имеют ‎четыре ‎вершины‏ ‎и ‎четыре‏ ‎ребра. ‎Они ‎образуют ‎четырехугольные‏ ‎полигоны,‏ ‎которые ‎часто‏ ‎используются ‎в‏ ‎моделировании ‎органических ‎форм ‎и ‎сложных‏ ‎объектов.

— Гибкость: Квады‏ ‎более ‎гибки‏ ‎в ‎плане‏ ‎топологии, ‎что ‎делает ‎их ‎удобными‏ ‎для‏ ‎моделирования‏ ‎плавных ‎и‏ ‎сложных ‎поверхностей.‏ ‎Они ‎позволяют‏ ‎создавать‏ ‎более ‎детализированные‏ ‎и ‎реалистичные ‎модели.

— Анимация: Квады ‎лучше ‎подходят‏ ‎для ‎анимации‏ ‎и‏ ‎деформации, ‎так ‎как‏ ‎они ‎могут‏ ‎сглаживаться ‎и ‎делиться ‎на‏ ‎более‏ ‎мелкие ‎полигоны‏ ‎с ‎минимальными‏ ‎артефактами. ‎Это ‎особенно ‎важно ‎при‏ ‎создании‏ ‎анимированных ‎персонажей‏ ‎и ‎объектов.

— Ретопология: Использование‏ ‎квадов ‎облегчает ‎процесс ‎ретопологии, ‎позволяя‏ ‎создавать‏ ‎более‏ ‎управляемую ‎сетку.‏ ‎Квады ‎позволяют‏ ‎проще ‎контролировать‏ ‎плотность‏ ‎и ‎распределение‏ ‎полигонов ‎по ‎поверхности ‎модели.

Трисы ‎(треугольники):

— Форма: Трисы‏ ‎имеют ‎три‏ ‎вершины‏ ‎и ‎три ‎ребра.‏ ‎Они ‎образуют‏ ‎треугольные ‎полигоны, ‎которые ‎являются‏ ‎основными‏ ‎строительными ‎блоками‏ ‎в ‎трёхмерной‏ ‎графике.

— Стабильность: Треугольники ‎всегда ‎остаются ‎плоскими, ‎независимо‏ ‎от‏ ‎их ‎положения‏ ‎в ‎пространстве,‏ ‎что ‎делает ‎их ‎идеальными ‎для‏ ‎рендеринга.‏ ‎Это‏ ‎свойство ‎обеспечивает‏ ‎стабильность ‎и‏ ‎предсказуемость ‎при‏ ‎обработке‏ ‎трехмерных ‎объектов.

— Производительность: Графические‏ ‎процессоры ‎(GPU) ‎оптимизированы ‎для ‎работы‏ ‎с ‎треугольниками,‏ ‎что‏ ‎обеспечивает ‎высокую ‎производительность‏ ‎при ‎обработке‏ ‎сложных ‎сцен. ‎Это ‎позволяет‏ ‎создавать‏ ‎реалистичные ‎и‏ ‎детализированные ‎изображения‏ ‎с ‎минимальными ‎затратами ‎ресурсов.

— Простота: Трисы ‎проще‏ ‎в‏ ‎вычислении ‎и‏ ‎обработке, ‎что‏ ‎делает ‎их ‎основным ‎элементом ‎для‏ ‎большинства‏ ‎современных‏ ‎графических ‎движков.‏ ‎Треугольники ‎легко‏ ‎обрабатываются ‎и‏ ‎рендерятся,‏ ‎что ‎важно‏ ‎для ‎создания ‎высококачественной ‎графики ‎в‏ ‎реальном ‎времени.

Почему‏  ‎любят‏ ‎квады?

Квады ‎важны ‎по‏ ‎нескольким ‎причинам:

1. Удобство‏ ‎моделирования: Квады ‎позволяют ‎создавать ‎более‏ ‎понятную‏ ‎и ‎управляемую‏ ‎топологию ‎модели,‏ ‎упрощая ‎процесс ‎её ‎редактирования ‎и‏ ‎улучшения.‏ ‎Это ‎особенно‏ ‎важно ‎при‏ ‎создании ‎сложных ‎и ‎детализированных ‎объектов.

2. Плавность‏ ‎поверхностей: При‏ ‎использовании‏ ‎квадов ‎модель‏ ‎имеет ‎более‏ ‎плавные ‎и‏ ‎органичные‏ ‎поверхности, ‎что‏ ‎важно ‎для ‎анимации ‎и ‎деформации.‏ ‎Квады ‎позволяют‏ ‎избежать‏ ‎артефактов ‎и ‎нежелательных‏ ‎искажений ‎при‏ ‎изменении ‎формы ‎модели.

3. Сглаживание: Квады ‎легче‏ ‎поддаются‏ ‎процессу ‎сглаживания‏ ‎(subdivision), ‎который‏ ‎используется ‎для ‎повышения ‎детализации ‎модели.‏ ‎Это‏ ‎позволяет ‎создавать‏ ‎высококачественные ‎и‏ ‎реалистичные ‎модели ‎с ‎минимальными ‎затратами‏ ‎времени‏ ‎и‏ ‎усилий.

Заключение

Полигональное ‎моделирование‏ ‎является ‎основополагающим‏ ‎методом ‎в‏ ‎трёхмерной‏ ‎графике. ‎Оно‏ ‎позволяет ‎создавать ‎сложные ‎и ‎детализированные‏ ‎модели ‎с‏ ‎высокой‏ ‎степенью ‎реалистичности. ‎Понимание‏ ‎различий ‎между‏ ‎трисами ‎и ‎квадами, ‎а‏ ‎также‏ ‎их ‎особенностей‏ ‎и ‎применения,‏ ‎позволяет ‎создавать ‎высококачественные ‎и ‎реалистичные‏ ‎модели.‏ ‎Квады ‎обеспечивают‏ ‎гибкость ‎и‏ ‎плавность, ‎необходимые ‎для ‎органических ‎форм‏ ‎и‏ ‎анимации,‏ ‎в ‎то‏ ‎время ‎как‏ ‎трисы ‎гарантируют‏ ‎стабильность‏ ‎и ‎производительность‏ ‎при ‎рендеринге. ‎Использование ‎обоих ‎типов‏ ‎полигонов ‎в‏ ‎зависимости‏ ‎от ‎задачи ‎позволяет‏ ‎добиться ‎оптимального‏ ‎результата ‎при ‎создании ‎трехмерных‏ ‎моделей.
