Выравнивайте шкалу для спарклайнов и гистограмм

В современных инструментах визуализации можно запросто упаковать в одну страницу отчёта сразу дюжину факторов. Для этого используются специальные редуцированные версии диаграмм — спарклайны, встраиваемые гистограммы и индикаторы. Но работая с этими инструментами, следует всегда помнить про контекст.

В отчётных службах SQL-сервера имеются удобные виды диаграмм, специально предназначенные для встраивания в таблицы и списки. Это спарклайны, гистограммы (датабары) и индикаторы. Они предельно компактны и хорошо подходят для сложных визуализаций с большим количеством факторов.

Назначение таких «упрощённых» компонентов — помочь читателю быстрее сориентироваться в отчёте и сфокусироваться на самом важном. Однако, имеется один подводный камень, который запросто может всё испортить.

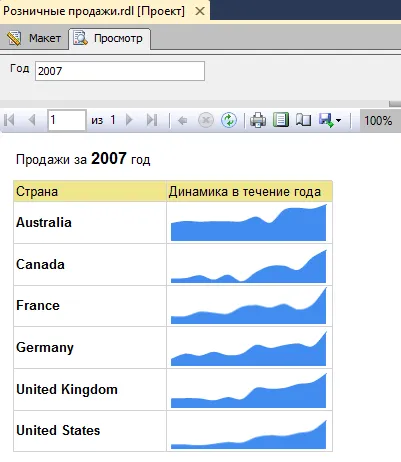

Посмотрите как в течение года изменялась выручка от продаж в разных странах:

Благодаря спарклайнам у меня получился очень компактный и наглядный отчёт.

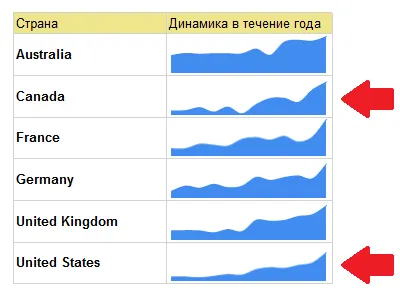

А как вы думаете, где выручка была больше: в Канаде или в США?

Кажется, что разница в объёмах продаж по этим странам различается не существенно. Хотя, конечно, надо бы посмотреть на числовые показатели, чтобы сказать наверняка. Стоп! Ведь мы и заморочились этими спарклайнами как раз ради того, чтобы сделать отчёт более компактным и не перегружать его числами!

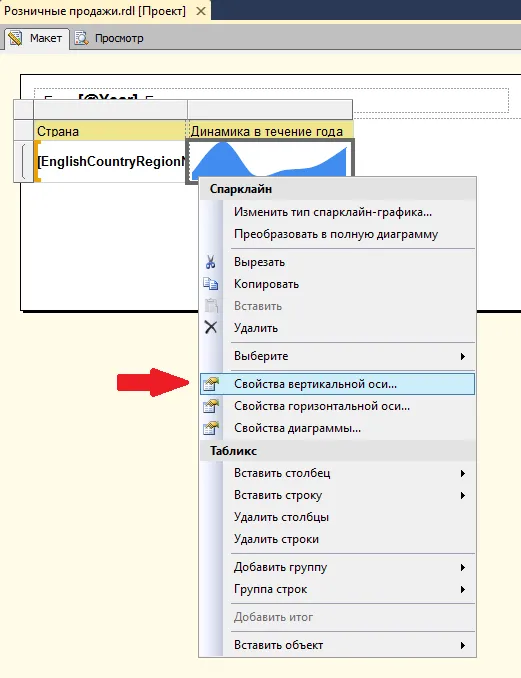

Давайте посмотрим на внутренности нашего спарклайна:

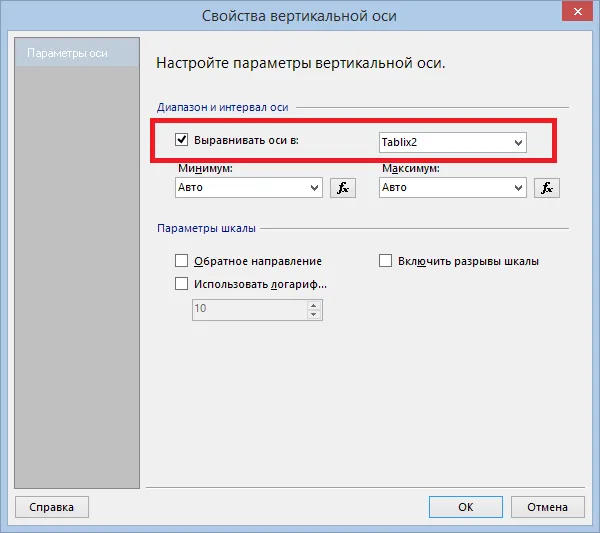

Зайдя в настройки вертикальной оси, мы обнаружим, что синхронизация шкалы между спарклайнами по умолчанию отключена. А это означает, что верхняя точка на каждом графике означает совершенно разные значения! Получается, такой спарклайн нельзя сравнивать с соседними графиками, но это странно — ведь я как раз хотел, чтобы у читателя с первого взгляда сложилась картина соотношения показателей продаж по разным странам.

А теперь давайте синхронизируем шкалу по вертикальной оси:

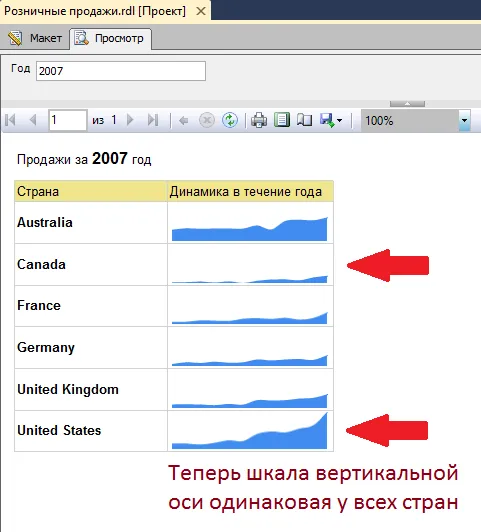

Совсем другое дело! Теперь сразу понятно как идут дела в США, а как в Канаде:

Если используете в отчётах гистограмму (databar), не забудьте и для неё также проверить настройки выравнивания шкалы. В большинстве случаев шкалу у встраиваемых графиков лучше синхронизировать.
