🔌 Пошаговая замена розетки для новичков

🔌 Пошаговая замена розетки для новичков

Минимальный набор инструментов + максимальная безопасность

⚠️ Что подготовить (всё из «Леруа Мерлен» или «Пятерочки»)

Инструменты:

• Индикаторная отвертка (150 руб.)
• Крестовая отвертка (размер PH2)

Материалы:

• Новая розетка (стандарт Schuko, 250 руб.)
• Изолента (30 руб.)

Защита:

• Резиновые перчатки (для страховки)
• Сухой коврик под ноги

💡 Важно! Мультиметр не обязателен — заменим индикаторной отверткой.

🔌 ШАГ 1: Отключаем электричество (2 уровня защиты)

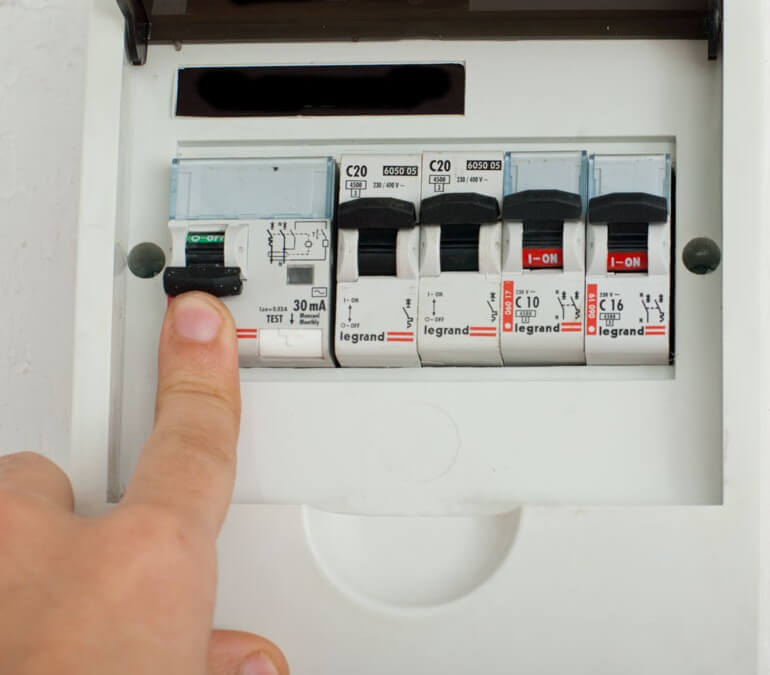

1. В щитке:

• Найдите автомат с надписью «кухня"/"комната»
• Переведите рычаг вниз → положение «выкл»

1. Проверка в комнате:

• Воткните зарядку телефона в розетку → не должна заряжаться
• Нажмите выключатели света в комнате → свет не горит

1. Финальная проверка:

• Вставьте индикатор в отверстия розетки → лампочка НЕ светится

⚡ Научный факт: Даже при отключенном автомате может остаться «наведенное напряжение». Индикатор выявит опасность!

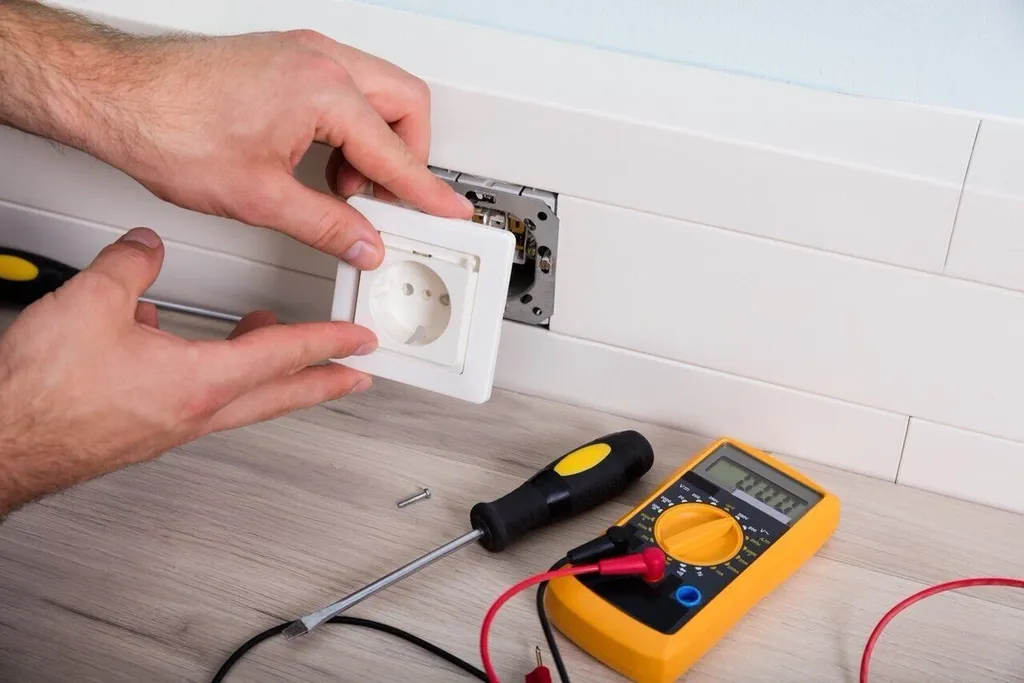

🛠️ ШАГ 2: Разбираем старую розетку

1. Снимаем крышку:

• Открутите центральный винт крестовой отверткой
• Аккуратно потяните крышку на себя

1. Извлекаем «сердцевину»:

• Ослабьте 2 боковых винта распорных лапок (пол-оборота каждый)
• Потяните розетку из стены, держась за пластиковый корпус

1. Фотографируем провода!

• Сделайте четкое фото подключения
• Если цвета одинаковые — пометьте изолентой:
• Коричневая полоска = фаза
• Синяя полоска = ноль

🔬 ШАГ 3: Разбираемся с проводами (цветовая схема)

• Фаза (опасно!): Коричневый/красный/белый
• Ноль: Синий/черный
• Земля: Желто-зеленый

Как проверить без цвета:

1. Включите автомат на 1 минуту (осторожно!)
2. Приложите индикатор к каждому проводу:

• Горит = ФАЗА (пометить изолентой)
• Не горит = НОЛЬ

1. Снова выключите автомат!

⚠️ Если нет заземляющего провода:

• В домах старше 1990 года его может не быть
• Просто оставьте клемму «земля» пустой

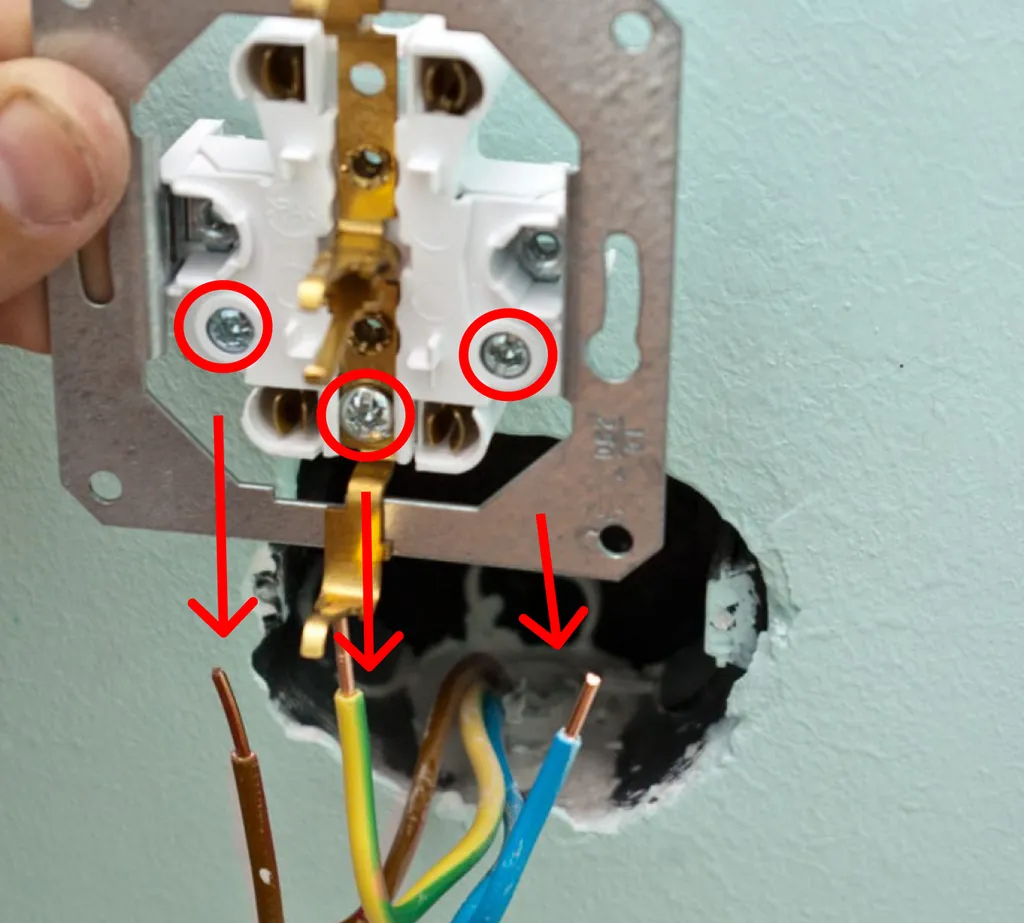

🔧 ШАГ 4: Подключаем новую розетку

1. Готовим провода:

• Снимите 1 см изоляции кусачками или ножом
• Скрутите жилы пальцами (чтобы не топорщились)

1. Подключение:

• Фаза → правая клемма (обычно «L»)
• Ноль → левая клемма («N»)
• Земля → центральная клемма (⏚ значок «земля»)

1. Как затягивать:

• Вставьте провод → закрутите винт до упора
• Потяните за провод — не должен выпадать!

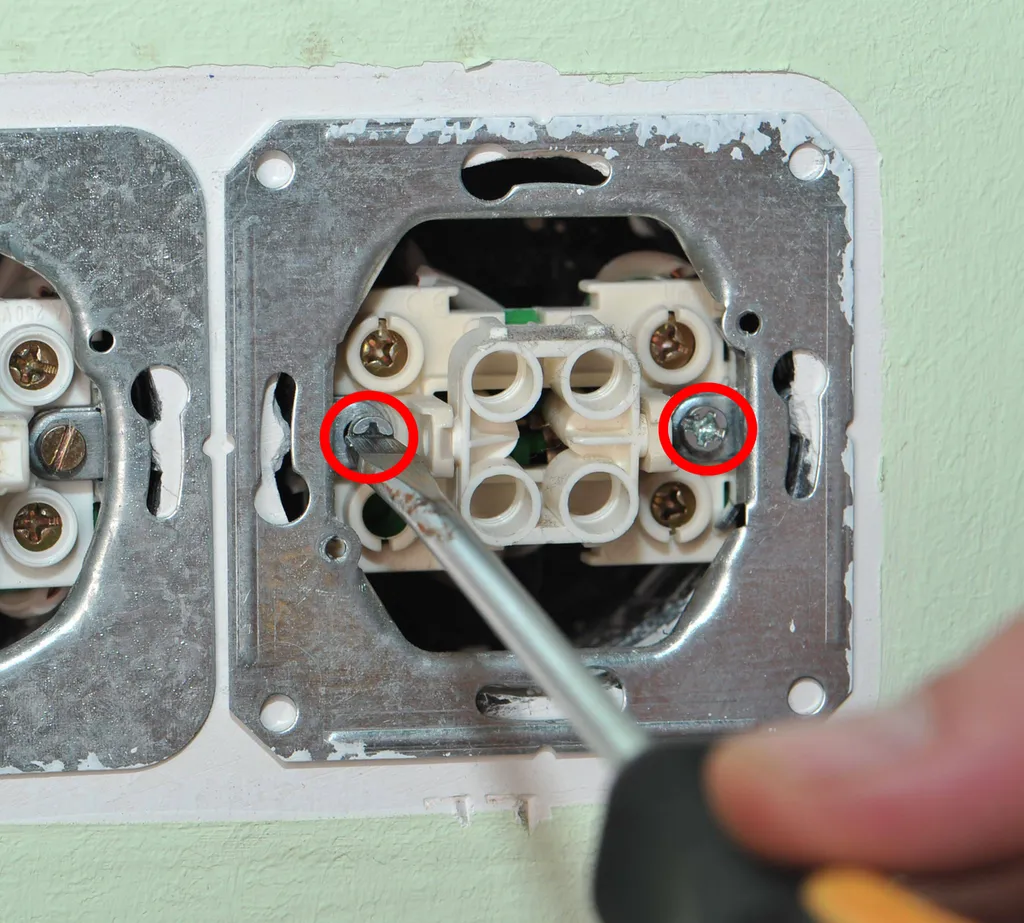

📌 ШАГ 5: Устанавливаем розетку в стену

1. Укладка проводов:

• Согните провода гармошкой (Z-образно)
• Аккуратно заправьте их в подрозетник

1. Фиксация:

• Вставьте розетку в коробку
• Поочередно затягивайте боковые винты (1 оборот правый → 1 оборот левый)
• Проверьте уровнем — не перекосилась ли?

1. Ставим крышку:

• Прикрутите декоративную панель
• Затяните винт до легкого сопротивления

💡 Лайфхак: Если розетка «проваливается» — подложите изоленту под распорные лапки.

✅ ШАГ 6: Проверяем работу

1. Включите автомат в щитке
2. Безопасный тест:

• Воткните настольную лампу → должна гореть
• Приложите индикатор к розетке:
• Правое отверстие → горит (фаза)
• Левое отверстие → не горит (ноль)

1. Тревожные признаки:

• Искрение
• Запах горелой пластмассы
• Нагрев корпуса
• → Немедленно отключите ток!

💰 Экономия и безопасность

• Ваши затраты: 250 руб. (розетка) + 180 руб. (инструменты) = 430 руб.
• Вызов электрика: От 1500 руб. → экономия 1070 руб.
• Главное правило: При малейших сомнениях — звоните специалисту!

⚡ 5 смертельно опасных ошибок

1. Неотключенный автомат → удар током
2. Путаница фазы и нуля → короткое замыкание
3. Плохой контакт → нагрев и пожар
4. Оголенные провода → случайное замыкание
5. Металлические украшения → проводник тока

«95% пожаров из-за электропроводки начинаются с плохо затянутых клемм» — МЧС РФ

💎 Итоговая шпаргалка

1. Купили индикатор? ✔️
2. Отключили автомат + двойная проверка? ✔️
3. Сфоткали/пометили провода? ✔️
4. Фаза → правая клемма, Ноль → левая? ✔️
5. Проверили лампой/индикатором? ✔️
