Кому нужен бесплатный САПР? Что такое FreeCAD и на что он способен. Краткий обзор.

Здравствуйте, мои дорогие читатели. В заголовок статьи вынесены интригующие слова. А именно:

Простой.

Бесплатный.

Легковесный.

Я бы добавил ещё, что он всеядный и парадоксальный.

Давайте разберёмся так ли это.

Простой.

Да, простой. Относительно простой. Это не значит, что впервые увидел САПР в принципе, открыл его и пошёл чертить через 5 минут беглого обзора интерфейса. Скажу так. В 2018-2021 учил работать в этой программе детишек 5-6 классов. Те кто посмышлёнее и схватывают всё на лету, уже через 3-4 двухчасовых занятия абсолютно самостоятельно моделируют примитивные танчики, кувшинчики и прочие не особо инженерные вещи.

Шестиклассник за пару часов всего на втором занятии смастерил танкетку Т-27. Пока только на глаз, по бумажным чертежам.

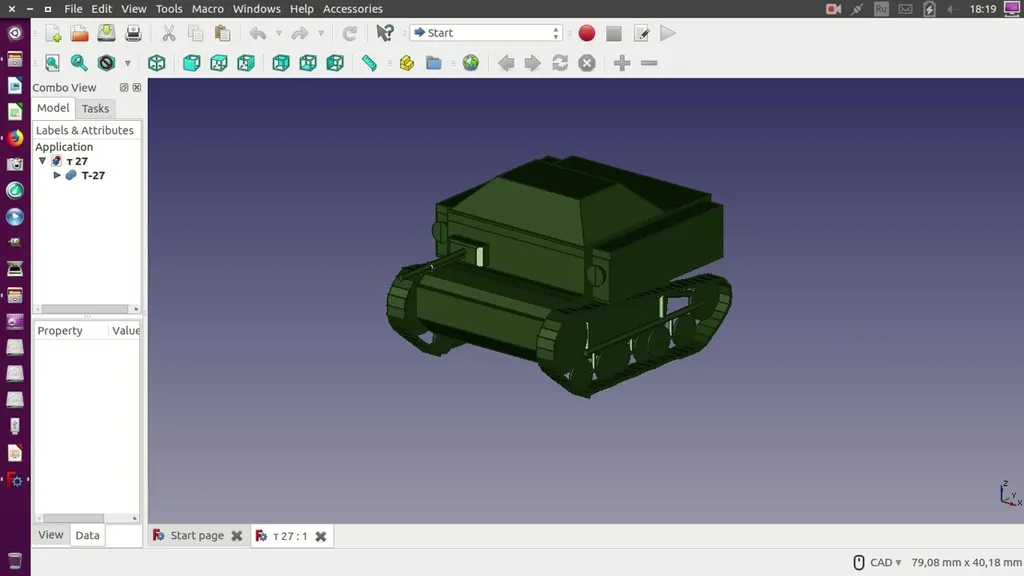

А вот та же самая танкетка уже готовая.

3D модель выполнена в FreeCAD 0.18 целиком из примитивов Part

Кто-то из них увлекался 3D моделированием посерьёзнее и выступал на различных соревнованиям. Например, в прототипировании по версии Юнипрофи. Пока они с началом СВО не убежали из России. Мои ученики 2 раза брали третье место по Ленинградской области. Выступали на FreeCAD. На равных бились с участниками, работавшими в Компасе, Инвенторе и Крео КАД.

Так что считаю, что FreeCAD достаточно простой для самостоятельного освоения. Сам я его освоил на базовом уровне, достаточном для построения не самых простых деталей, в 2018 примерно за лето. Даже быстрее. По разрозненным видео. Спросить было не у кого, часто ходил вокруг да около пока самостоятельно не находил решения проблемы или случайно не находил ответ на Ютубе.

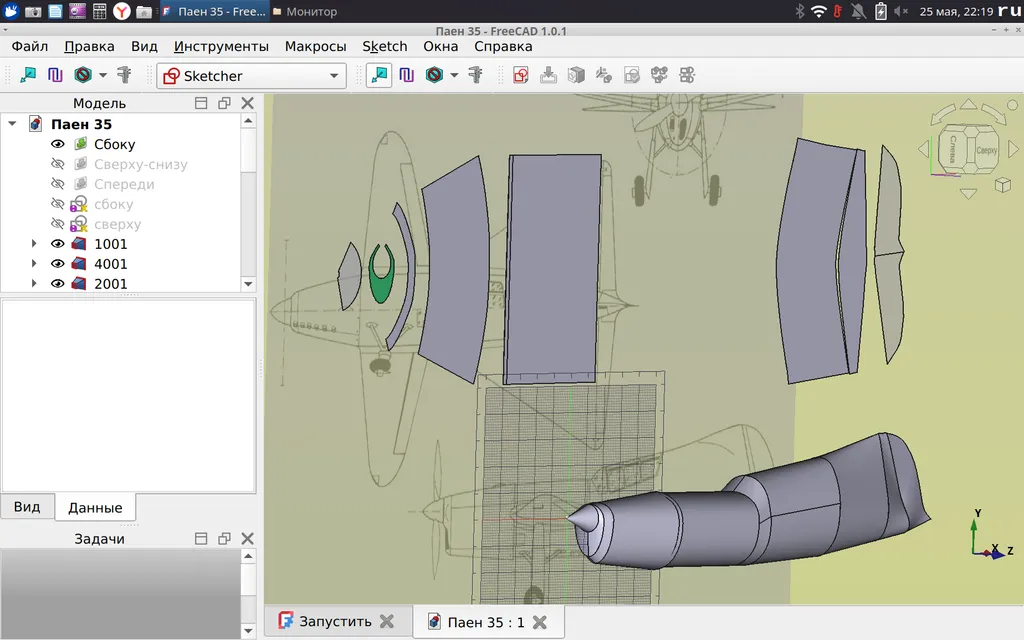

При некоторой сноровке в FreeCAD можно проектировать развёртки бумажных моделей.

Бесплатный.

Тут особо рассказывать нечего. FreeCAD реально бесплатный. От начала и до конца. Со всеми дополнениями и обновлениями. Более того. Не требует даже регистрации. Качай подходящую версию на официальном сайте и пользуйся. Существуют платные макросы, но это частные разработки умельцев, которые поступают со своими приложениями как хотят. Но и бесплатных дополнений в официальном репозитории хватает на любой вкус.

Легковесный.

По сравнению с коммерческими CAD, FreeCAD просто подросток. Вес версии для Linux сильно менее 1 гБ. Для Винды и того меньше. У меня бюджетненький ноут на четырёхядерном «Селероне» с оперативой 8 гБ (Xubuntu) И мне хватает. До того был ноут на Dual Core с 4 гБ. (но на Ubuntu) До версии 0.18 тоже хватало.

Для других САПР одной оперативы надо от 16 гБ. На 8 гБ они только запускаются и пытаются что-то изобразить, и зависают.

Всеядный.

FreeCAD практически полностью совместимый. То есть документы, созданные например в 0.16-0.19 версиях, нормально откроются и будут редактироваться в свежей 0.20 и наоборот. Более того. Сейчас FreeCAD уже вышел на стабильную версию 1.0.2 и совместимость по прежнему сохраняется. Документы, сделанные в 20 версии, будут редактироваться в 18 (ниже не пробовал), чем не могут похвастаться многие именитые платные аналоги.

Этот бесплатный САПР может конвертировать модели, созданные в нём. в форматы основных CAD. Правда без сохранения параметрии.

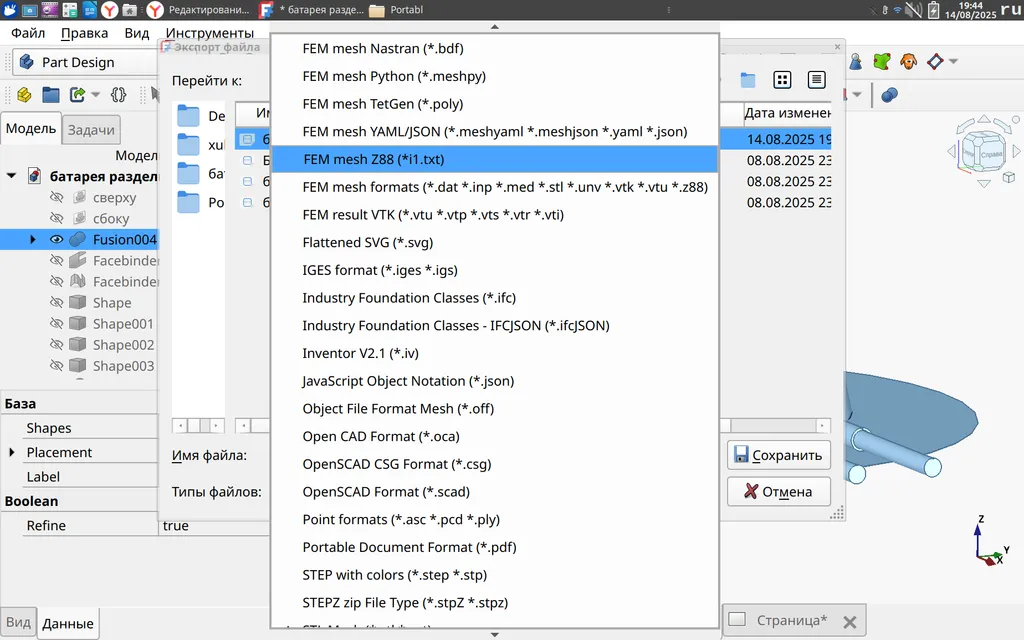

Это ещё не полный список экспортируемых форматов.

Если в базовой установке FreeCAD нет верстака для выполнения какой-то специфической операции, то с большой долей вероятности он должен быть в бесплатных дополнениях. Ну а если вы владеете Python, то вы сами можете написать любое дополнение и вставить в программу.

FreeCAD существует для Виндус как в устанавливаемой версии, так и в портабельной, что очень удобно. Он так же существует как в официальной, так и в альтернативной версии — FreeCAD Link Branch. Она будет немного тяжелее в объёме. Не все функции могут работать корректно в зависимости от железа. Зато он красивее, там есть интересные и полезные штучки каких нет в официальном издании. Особенно мощный там Part Design. Он умеет делать то, чего пока не умеет делать его старший официальный брат. Правда, он иногда хорошо подтормаживает у меня, но это всё из-за красоты которая напрягает ноутбук. Иногда пытаюсь в нём работать, но предпочитаю всё же основной релиз. А вот демонстрирую готовые работы чаще в ЛинкБранче.

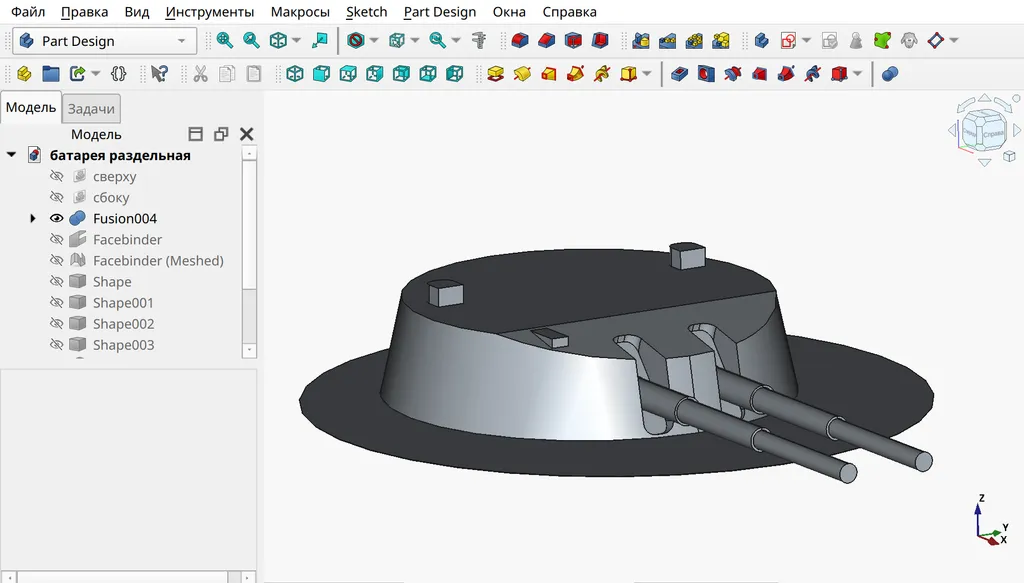

Модель в FreeCAD 1.0.1

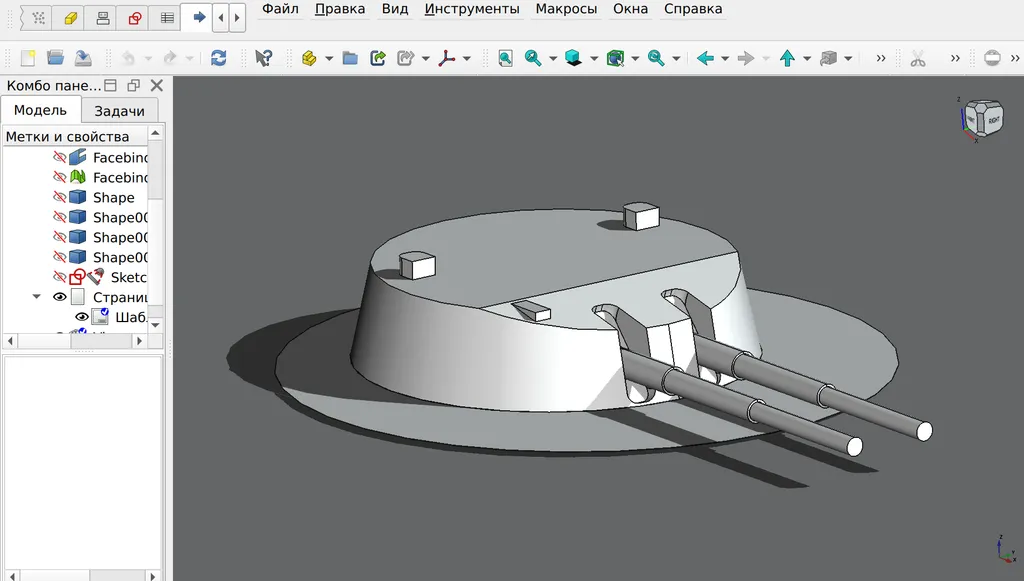

Модель в FreeCAD Link Branch

Парадоксальный.

Несмотря на то, что FreeCAD абсолютно бесплатный, он почти ничем не уступает платным аналогам. Да. Местами в нём не так удобно что-то устроено, но это как правило дело привычки. Иногда надо перепрыгивать из одного верстака в другой, но можно настроить так, что всё будет под рукой.

А задайте себе вопрос. Готовы ли вы платить хорошие деньги или приобретать новое, более сильное железо для работы в платной программе. Да, есть крякнутые версии на торрентах, знаю. В своё время перекачал почти все основные САПР. Но мой выбор пал на FreeCAD, как на самый понятный и вменяемый по совокупности предлагаемых пользователю (то есть мне) решений. Например, подгружаемый верстак Gear позволяет проектировать передаточные механизмы на раз. Одной левой. Подобная вещь имеется не у всех крутых платников. Достаточно выбрать тип шестерни и установить нужные параметры в комбо-панеле.

А верстак Fasteners позволяет построить любое стандартное резьбовое соединение. Набор шаблонов просто поражает. Выбирай любой, задавай параметры и всё. И не нужно моделировать какую-нибудь хитроумную резьбу британского производителя машинок для стрижки котов. Или можно подобрать любой саморез.

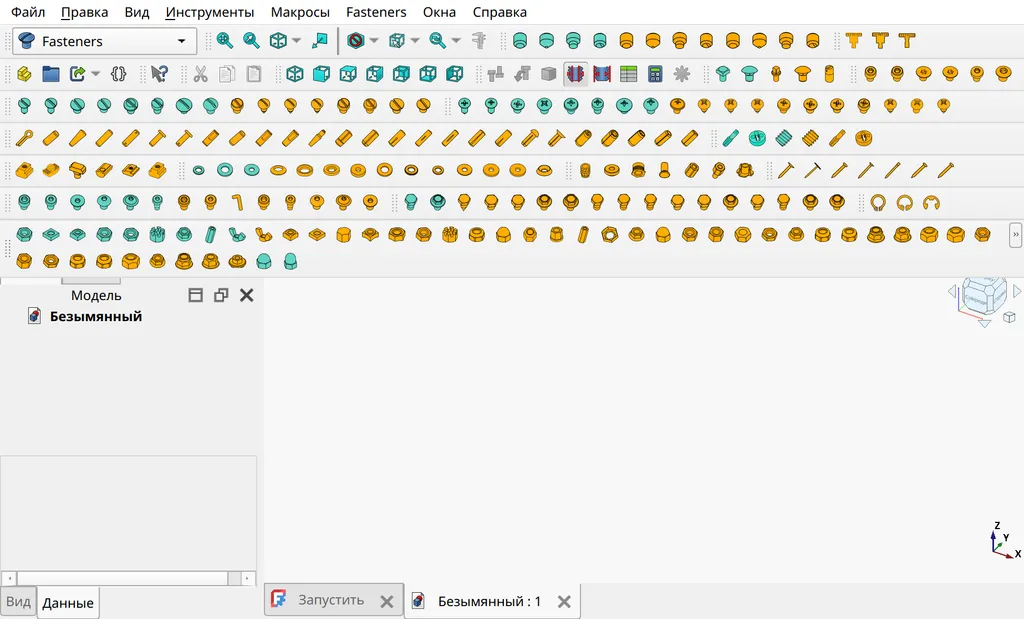

Специально вывел все шаблоны верстака Fasteners. Их так много, что для моделирования места уже не хватает.

При достаточной мощности железа, FreeCAD позволяет выполнять все те же сложные задачи, что и платный САПР. В малом и среднем бизнесе этот CAD вообще незаменим. Но у него есть один минус. С ним мы столкнулись на соревнованиях. У нас не засчитывали чертежи, выполненные в программе по построенной 3D модели. Они просто не соответствуют ЕСКД. То есть они выполняются понятно, правильно, но не в соответствии с ГОСТ. Поэтому мы всегда теряли 1 балл на этом критерии оценки. Зато часто выигрывали в скорости выполнения работы.

Если вам не нужна официальная документация для сдачи, например, в патентное бюро или ещё куда, где требуется документация по ГОСТу, то FreeCAD с верстаком TechDraw это то, что вам нужно.

Имеется почти полноценный BIM. Кто занимается строительством и архитектурой тот знает, что это такое.

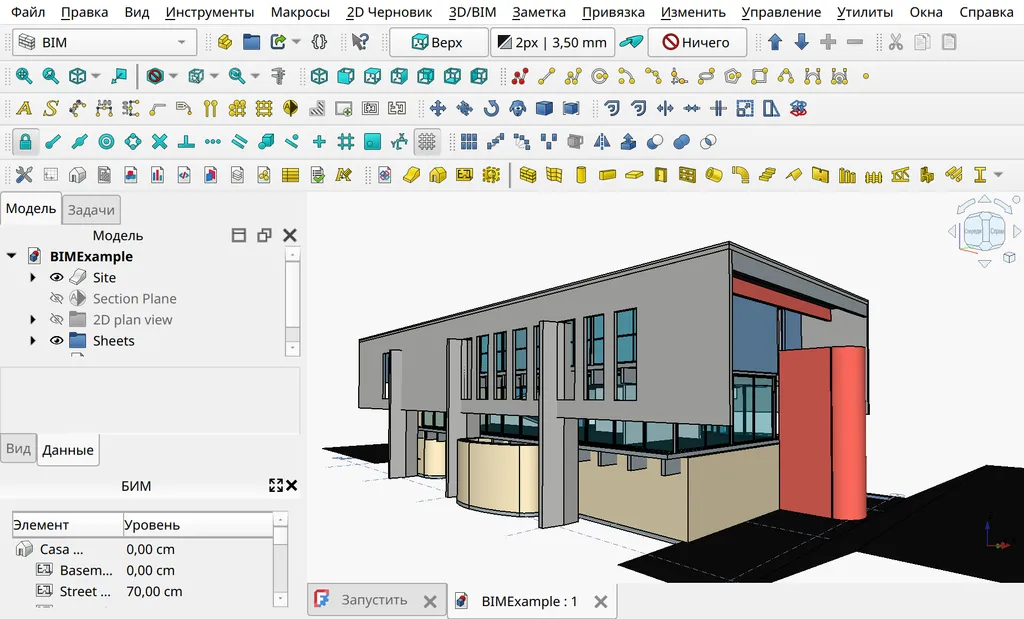

Встроенный в программу учебный пример по BIM

Хотите освоить 3D моделирование в FreeCAD — подписывайтесь на мой бесплатный видео-канал. Здесь много уроков для начинающих и всякие интересные штучки для умеющих. Если вам попадётся моё старое видео с древним FreeCAD например 0.18 версией — не беда. Смело повторяйте все действия по старому видео в новой программе. Различия вы почти не заметите.

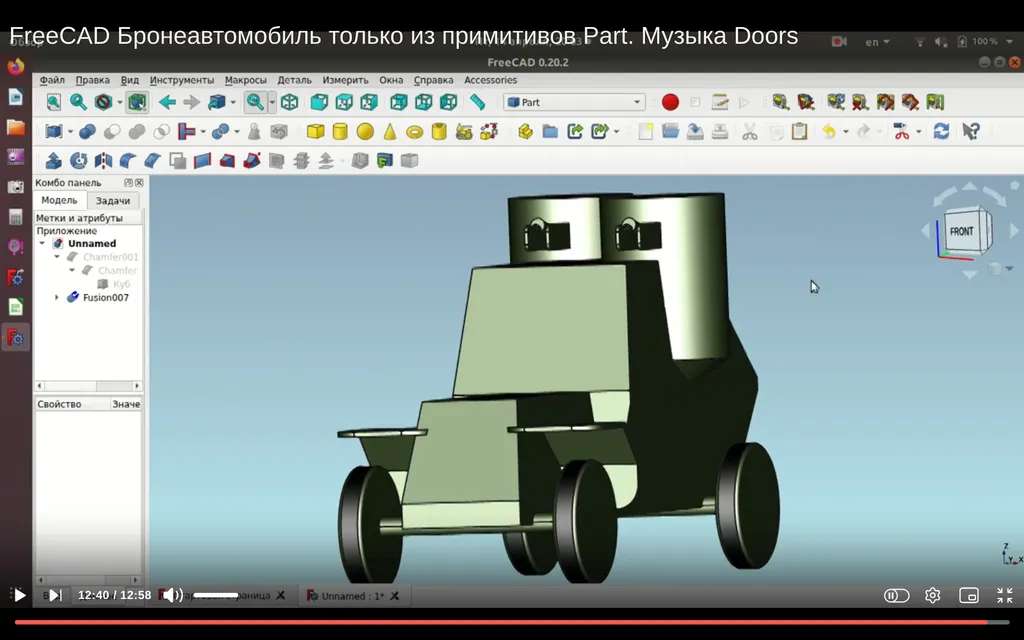

Вот видео с построением бронеавтомобиля только из примитивных тел верстака Part. Без эскизов и прочих премудростей. Только игра с размерами в комбо панели, Фаски, скругления и простейшие булевые операции. В реале на всё ушло 49 минут. В видео весь процесс идёт на ускорке под музыку группы Doors и занимает всего 13 минут.

Если посчитаете нужным можете нажать на кнопочку и подарить несколько монет. Спасибо, что дочитали статью или просто нажмите кнопку «Отслеживать» и вы будете всегда оповещены о выходе нового поста — ЭТО БЕСПЛАТНО.

Инструкция как нажать кнопочку если вы не зарегистрированы на Sponsr читайте тут.

Броник чисто фантазийный. Придуман по ходу пьесы по мотивам Ленинского «Остина»
