Экспериментальный самолёт Payen PA-22/2 — Пытаюсь сделать развёртку модели.

Здравствуйте, мои дорогие подписчики и просто читатели. Захотелось вдруг слепить нечто необычное и нашёл весьма странный французский самолётик Payen PA-22/2

История у него не длинная, но очень интересная и запутанная с множеством белых пятен. В общем так. Честно начал искать развёртки. И не нашёл. Из всех моделей изредка попадается древнее (2012 года) пластиковое издание от RSmodels. Но мне оно не надо.

И решил кроить сам.

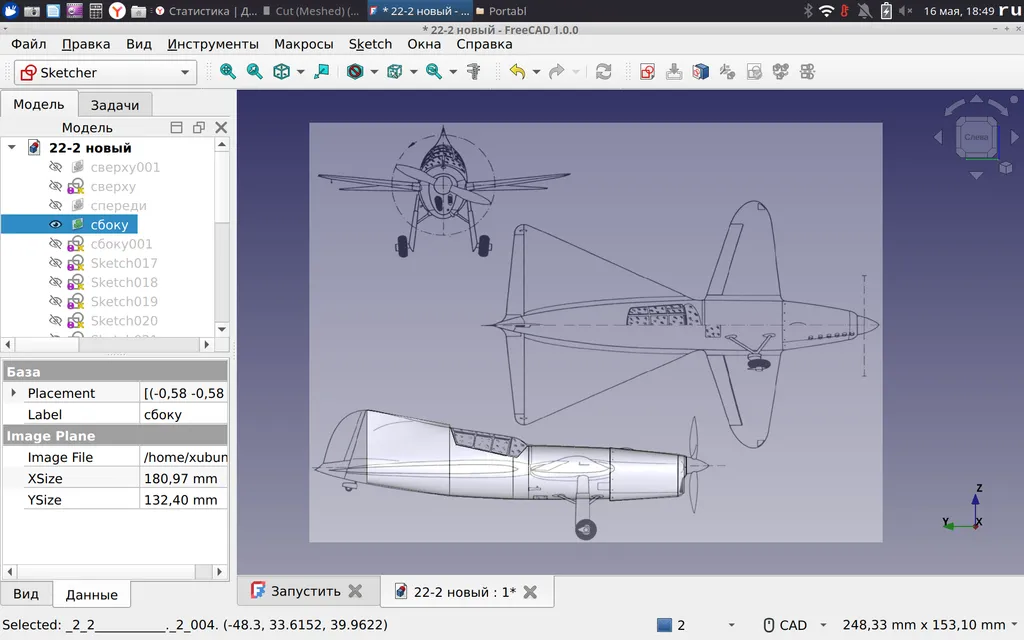

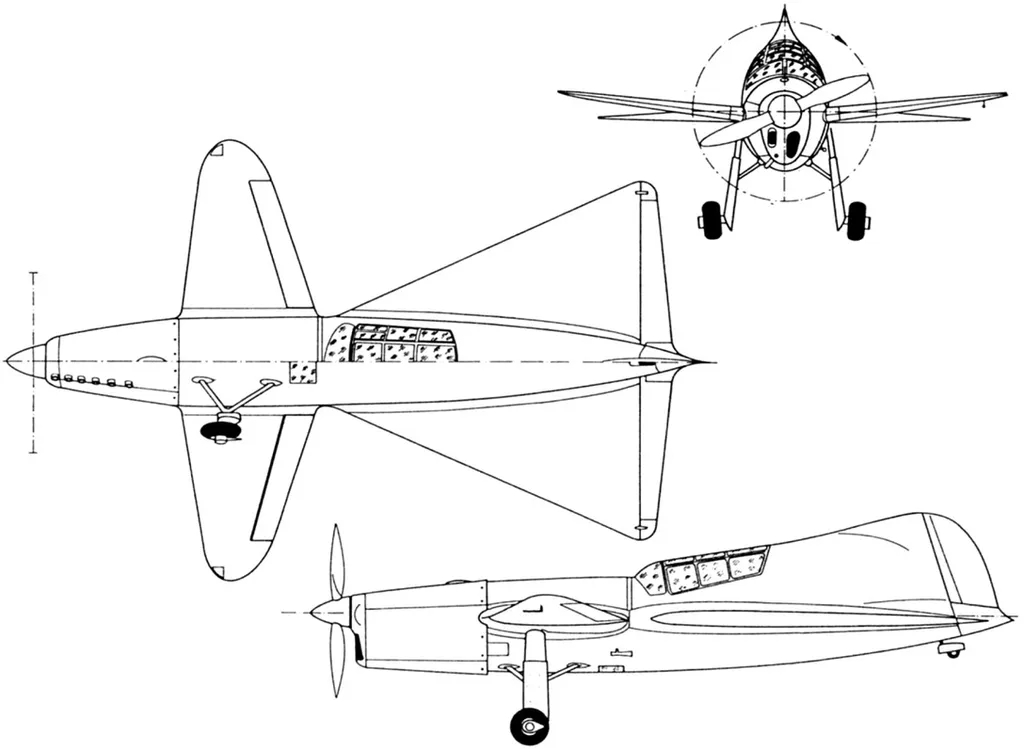

Сначала в масштабе WSAM (что это такое читайте тут) 1:60 накидал в FreeCAD 3D модель и понял, что так делать нельзя. Пришлось всё переделывать с учётом, что это будет всё же бумажная модель, причём не какая-то там забубённая, а вполне себе простая. В духе простых одностраничек Fiddlersgreen. То есть полукопия. Пока нарисовал только половинку фюзеляжа.

Немного упростил формы. Всё-равно из бумаги, да в таком масштабе все эти изгибы будут практически не заметны, а вот сложности в проектировании и сборке точно доставят.

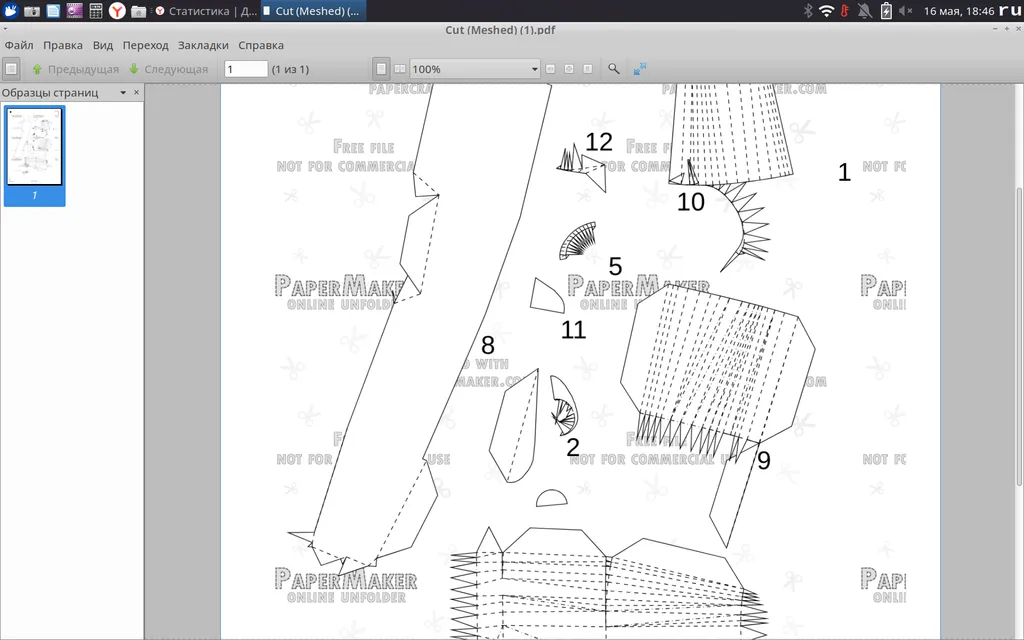

Сделал в онлайн-Пепакуре черновую развёртку. Половину деталей выкину точно, вторую половину буду корректировать по месту.

Распечатал в двух масштабах. Буду собирать черновик. Надо понять, что, где, как.

Надеюсь, что осилю.
